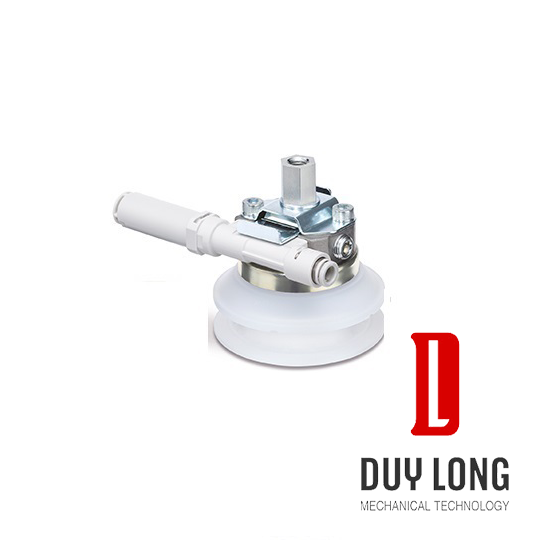

Núm hút chân không đi kèm với bộ tạo áp suất âm

1. Cấu tạo:

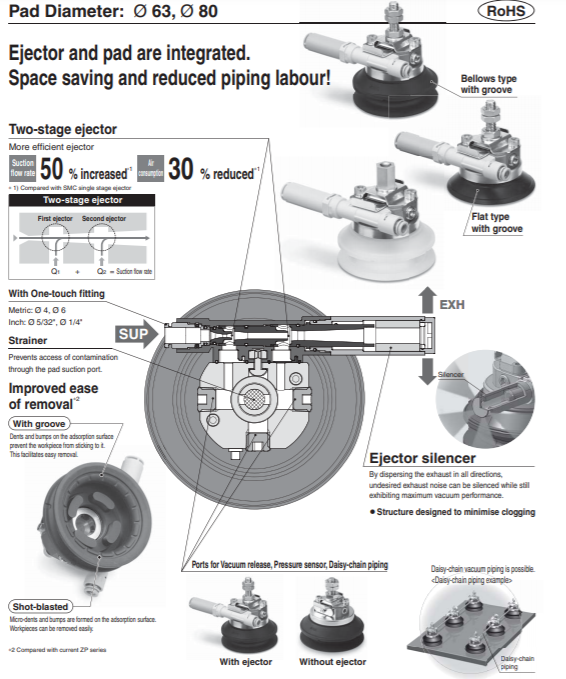

1. Thiết kế bên ngoài:

• Bộ núm hút chân không đi kèm với bộ tạo áp suất âm (chân không) được SMC Pneumatics đưa ra thị trường nhằm mục tiêu tích hợp luôn cả núm hút và hệ tạo chân không để giảm công lắp đặt, tiết kiệm không gian của máy, giảm thời gian thay thế khi bảo hành và bảo trì

• Để thuận tiện sử dụng, hiện tại loại núm hút chân không này đã được sản xuất với các kích thước phù hợp với ứng dụng thông thường, và tiêu biểu nhất của nó. Đã có dạng núm hút, phễu hút, vắt hút chân không đi kèm với bộ tạo áp suất âm (chân không) với đường kính 63mm và 80mm đạt chuẩn RoHS

• Với thiết kế tinh gọn và ưu việt, các Núm hút/Vắt hút/Phễu hút có thể cùng nhau tạo nên một hệ thống hút chân không đồng bộ, có thể tải được các sản phẩm có khối lượng lớn như kính xe hơi, miếng thạch cao, các workpiece phẳng to, thùng carton, … mà không cần phải đầu tư thêm một hệ thống bơm chân không nào
• Thiết kế đến từ Nhật bản, danh sách hàng thay thế đầy đủ cách lắp đặt đơn giản, không cần phải thay luôn cả 1 hệ tiết kiệm chi phí bảo trì tối đa
• Có hai hình dạng chính: Dạng phẳng có rãnh, và dạng 2 tầng có rãnh để đáp ứng được các bề mặt sản phẩm khác nhau như có độ cong, hoặc phẳng tuyệt đối

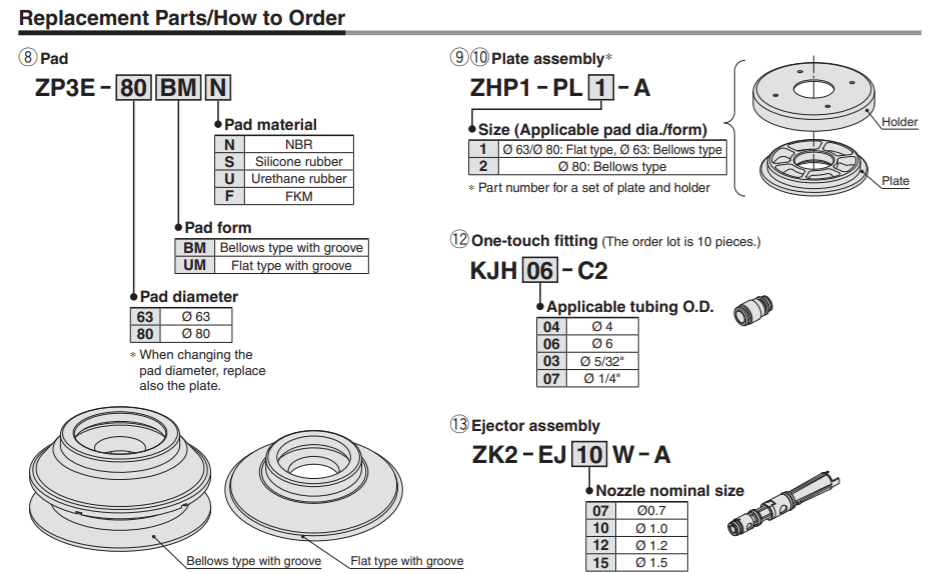

• Cách chọn mã thiết bị và vật tư thay thế rõ ràng, dễ sử dụng, dễ trữ hàng nhằm đối ứng các trường hợp hư hỏng máy khẩn cấp

1.2. Chất liệu và ứng dụng:

Núm hút chân không đi kèm với bộ tạo áp âm được chế tạo với các chất liệu chính như sau

• NBR: Cao su Nitril có tính chịu dầu, chống dầu thực vật và một số các chất axit có tính kéo giãn tốt, khả năng đàn hồi với lực căng và lực nén. Núm hút chân không NBR được sử dụng rộng rãi trong các ngành sản xuất Ô tô, gia công CNC, gia công cơ khí chính xác,…
• Silicone Rubber: Là hợp chất đàn hồi, là một polime chứa Silicon cùng với Carbon. Cao su silicon thường không phản ứng ổn định và chịu được môi trường có nhiệt độ tương đối khắc nghiệt. Núm hút chân không Silicon thường được dùng trong các ngành tiếp xúc với thực phẩm, nước uống, linh kiện bán dẫn, phòng sạch, …
• Urethane Rubber: Nhựa thông thường, phổ biến ngoài thị trường. Núm hút chân không PU Thường được dùng trong các môi trường sản xuất thông thường
• FKM: là dạng cao su chịu được hóa chất (viton) cũng là một vật liệu dùng cho các chi tiết máy tiếp xúc với thực phẩm. Núm hút chân không FKM thường được sử dụng trong các ngành thực phẩm và thức uống, dược phẩm đáp ứng được các tiêu chuẩn nghiêm ngặt nhất

2. Thông số kỹ thuật:

2.1.Thông số vận hành chính:

Đối với dòng Núm hút chân không có gắn bộ tạo áp âm có một số những thông số kỹ thuật (parameter) cần lưu ý cũng như chọn mã như sau:

• Màu đỏ: là các mục liên quan đến thông số của Núm hút/Phễu hút/Vắt hút chân không trong cả bộ núm hút kèm bộ tạo áp âm
• Pad diameter: đường kính núm hút/ Phễu hút/ Vắt hút chân không  có giải thích ở phần A.1 ở trên
  • Pad material: vật liệu để sản xuất, có nói rõ ở phần A.2
  • Pad form: hình dạng của núm hút/ Phễu hút/ Vắt hút chân không

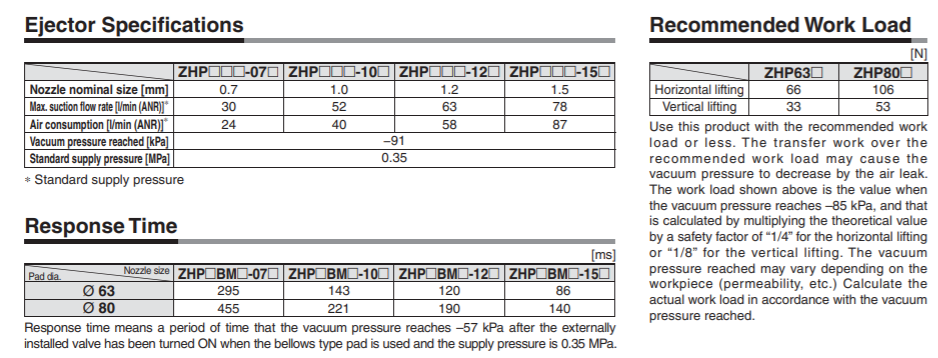

• Màu Vàng: cách lựa chọn bộ tạo áp âm (chân không) đi kèm với Núm hút/Phễu hút/Vắt hút chân không ở trên, ở đây thông số chính là Nozzle nominal size (mm) – kích thước đầu thổi danh định mm

• Lưu lượng hút maximum (Max. Suction flow rate) có thể đạt tới 78 lít/phút với áp suất chân không có thể đạt tới (Vacuum pressure reached) là -91 kPa. Áp suất tiêu chuẩn (Standard supply pressure ) để cấp vào bộ tạo áp âm là khoảng 0.35 Mpa (khoảng 3.5 Bar)
• Xanh lá cây: lựa chọn kiểu lắp đặt Mounting: là ren để lắp hệ Núm chân không đi kèm với bộ tạo áp âm (chân không). Supply port là đầu để cắm ống dây khí nén dương cấp cho bộ tạo áp âm
• Recommended Work Load: bảng này thể hiện việc tính toán workload dựa trên các hệ số tải khác nhau (1/8, hoặc ¼) đối với phương của lực hút vacuum khác nhau, do khả năng bề mặt tải không phải phẳng tuyệt đối, và có thể gây ra rò khí, nên khuyến cáo là người sử dụng nên test trước với các thiết bị demo của SMC Vietnam, do công ty Thương Mại Kỹ Thuật Duy Long cung cấp.
• Trang sau thể hiện các đường đặc tuyến của Núm hút chân không đi kèm với bộ tạo áp âm của SMC với các kích thước đầu hút chân không danh định 7, 10, 12, 15 mm ứng với áp suất cấp tiêu chuẩn 0.35 Mpa

2.2. Các đường đặc tuyến:

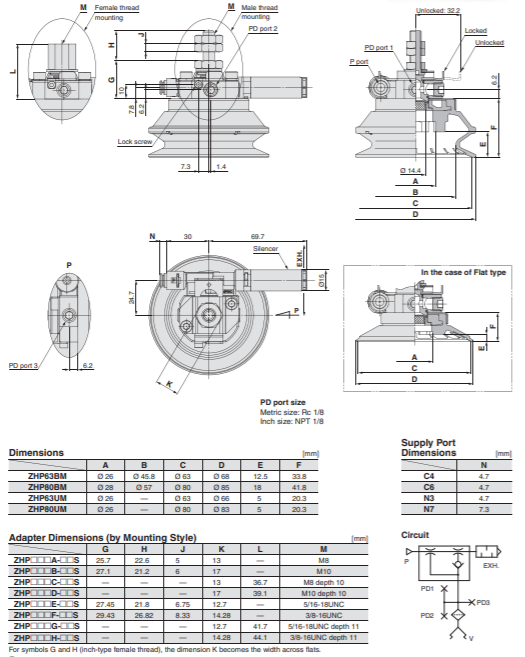

2.3. Kích thước:

2.4. Tính ưu việt của sản phẩm (Key Selling Points):

Đối với dòng Núm hút chân không có gắn bộ tạo áp âm ta có một số những điểm ưu thế với các dòng sản phẩm khác trên thị trường như sau

• Giá Thành: đây là điểm tối ưu nhất của dòng sản phẩm Núm hút chân không kèm bộ tạo áp âm đối với các sản phẩm đối thủ. Chi phí đầu tư rẻ hơn một hệ thống với luôn cả bơm chân không và hệ núm hút chân không riêng biệt đến gần 30%
• Lắp đặt thuận tiện và tiết kiệm không gian: các bộ phận được lắp với nhau bằng khớp nối cơ khí, các khớp định vị này được gia công chính xác tại Nhật Bản
• Dễ dàng đưa vào thiết kế máy: Thiết bị có bản vẽ 2D, 3D sẵn tại cơ sở dữ liệu của hãng, catalog minh bạch dễ dàng đưa vào thiết kế máy, cũng như là thay thế các mặt hàng nhà máy đang sử dụng. Hỗ trợ kỹ thuật, tư vấn, trouble shooting, 24/24 bởi các kỹ sư chuyên nghiệp của công ty Thương Mại Dịch Vụ Kỹ Thuật Duy Long
• Thời gian giao hàng nhanh: hàng có sẵn tại Việt Nam và nếu cần nhập với số lượng lớn thời gian giao hàng cũng chỉ từ 2 đến 4 tuần
