NE200 Và NE300

Liên hệ để báo giá

Danh mục:

Kỹ thuật điều khiển hơn 40 năm thúc đẩy chuyên môn trong ngành cung cấp
sản phẩm hiệu suất cao, độ tin cậy cao cho khách hàng. Chúng tôi
được dành riêng cho phát triển tự động hóa công nghiệp. Sản phẩm
nhóm phát triển tại trụ sở chính ở Vương quốc Anh tới 45 trung tâm tự động hóa
trên toàn thế giới cung cấp một giải pháp tổng thể cho khách hàng. Điều khiển
Kỹ thuật là nhà lãnh đạo kỹ thuật trong lĩnh vực điều khiển chuyển động.
Tại Trung Quốc, Control Techniques có ba công ty con là
Công ty con Bắc Kinh, công ty con Thượng Hải và Quảng Minh Thâm Quyến
công ty con. Văn phòng đại diện và mạng lưới dịch vụ phủ khắp
tỉnh lỵ trải rộng cả nước và tỏa ra các vùng lân cận. Chúng tôi
cung cấp tích hợp phản hồi chuyên nghiệp, toàn diện và nhanh chóng
giải pháp cho khách hàng.

CHUYÊN GIA BIẾN TẦN

TỪ NĂM 1973

Biến tần: chúng là những gì chúng tôi làm. Cho dù bạn đang thiết kế một
máy mới hoặc cài đặt một thay thế, chúng tôi biết làm thế nào nhanh chóng
giao hàng và thiết lập dễ dàng, với sự tự tin rằng
biến tần sẽ tiếp tục hoạt động với sự kiểm soát chính xác.
Vì vậy, hãy để nó cho các chuyên gia. Chúng tôi đã cống hiến hết mình cho
thiết kế và sản xuất ổ đĩa tốc độ thay đổi từ
Năm 1973. Điều này có nghĩa là thiết lập nhanh, độ tin cậy cao, động cơ tối đa
kiểm soát và dịch vụ nhanh chóng, hiệu quả.

1000 +

OEM
KHÁCH HÀNG

5000000 +

CÀI ĐẶT BIẾN TẦN

1000 +

NGƯỜI LAO ĐỘNG
TRÊN TOÀN THẾ GIỚI

70

QUỐC GIA

Phạm vi toàn cầu,
hỗ trợ địa phương

Hiệu suất nổi bật

Hiệu suất vượt trội biến tần của chúng tôi
là thành quả của hơn 45 năm kỹ thuật
có kinh nghiệm thiết kế ổ đĩa.

Công nghệ dựa vào

Thiết kế mạnh mẽ và chất lượng xây dựng cao nhất
đảm bảo độ tin cậy lâu dài của hàng triệu
của các biến tần được cài đặt trên khắp thế giới.

Thiết kế kiến trúc dạng mở

Biến tần của chúng tôi tích hợp với tất cả các ổ đĩa chính
các giao thức truyền thông.

Lập trình nhúng thông minh

Điều khiển động cơ chính xác được kết hợp
với trí thông minh nhúng cao nhất,
đảm bảo năng suất tối đa

Điểm nổi bật của Biến tần NE

✓ Đơn giản, Đáng tin cậy, Dễ dàng
✓ Hiệu suất điều khiển vượt trội
✓ Khả năng thích ứng vượt trội
✓ Tối ưu hóa thiết kế EMC, miễn nhiễm với môi trường nhiễu cao
✓ Thiết kế nhỏ gọn, dựa trên mô phỏng nhiệt & thiết kế để giảm kích thước sản phẩm
✓ Tỷ lệ Giá/Hiệu suất tuyệt vời

HIỆU SUẤT

  • DSP điều khiển động cơ tốc độ cao 32 bit của Renesas
  • Kiểm soát véc tơ dòng điện xác thực: dòng điện mô-men xoắn và
    điều khiển tách dòng điện trường
  • Thuật toán điều khiển vector nâng cao: động cơ cảm ứng
    và PM điều khiển động cơ
  • Ba chế độ điều khiển: Điều khiển véc tơ không có PG,
    Điều khiển véc tơ với điều khiển PG và V/F
  • Chức năng theo dõi tốc độ phần cứng thực, hơn thế nữa
    ổn định và đáng tin cậy hơn chức năng theo dõi phần mềm
  • Điều khiển mô-men xoắn dòng điện động, phản ứng nhanh với
    biến đổi tải
  • Tăng tốc triệt tiêu dòng điện, dòng điện duy nhất
    thuật toán tránh ngắt máy do khởi động cao
    hiện tại mà không ảnh hưởng đến mô-men xoắn khởi động
  • Hiệu suất mô-men xoắn vượt trội ở tần số thấp, mở
    điều khiển vector vòng lặp Công suất mô-men xoắn 150% ở 0,5Hz,
    thỏa mãn các ứng dụng mô-men xoắn cao tần số thấp như vậy
    như máy công cụ, cần cẩu và vận thăng công nghiệp.
  • Hiệu suất quá tải vượt trội: 180% dòng điện trong 20 giây
  • Kiểm soát tốc độ chính xác cao, cho phép độ chính xác cao
    điều khiển đồng bộ

KHẢ NĂNG THÍCH ỨNG

  • Chức năng điều khiển momen xoắn vòng hở/vòng kín,
    chế độ điều khiển mô-men xoắn/chế độ điều khiển tốc độ trực tuyến
    chuyển mạch
  • Chức năng PID cung cấp hai nhóm tham số PI, PID
    phạm vi đầu ra có thể cài đặt được, hỗ trợ chế độ ngủ
  • Chức năng điều khiển riêng V/F trong chế độ điều khiển V/F
  • Truyền động kiểm soát lực căng cho phép lăn tự động
    chức năng cài đặt trước tính toán đường kính
  • Chức năng kiểm soát độ sụt cân bằng tải tự động
  • Chức năng kiểm soát độ dài cố định
  • Hỗ trợ cổng giao tiếp RS-485
    Giao thức truyền thông MODBUS-RTU cho đa
    đồng bộ hóa ổ đĩa.
  • Các thẻ mở rộng khác nhau là tùy chọn để linh hoạt
    các ứng dụng.
  • Chức năng tự động tiết kiệm năng lượng, tắt nguồn
    tự động khởi động lại chức năng và nhân bản tham số
    thông qua bàn phím.
  • Chức năng sao lưu tham số và phục hồi thông qua
    thiết bị đầu cuối.
  • Chức năng bảo vệ, giám sát phong phú.

CHỨC NĂNG MẠNH MẼ

    • Mạch điều khiển IGBT độc đáo, đáng tin cậy hơn



    hoạt động cho các thành phần điện

  • Bảo vệ ngắn mạch pha-pha cho
    tất cả sản phẩm, bảo vệ nối đất cho >18.5KW
    sản phẩm, thích nghi với môi trường khắc nghiệt
  • Dải điện áp làm việc rộng: 304VAC~456VAC
  • Vật liệu sơn phủ theo tiêu chuẩn của Đức
  • Tối ưu hóa thiết kế EMC, miễn nhiễm cao
    môi trường giao thoa
  • Kiểm tra đầu vào 100%
  • Kiểm tra ổ đĩa và PCB tự động
  • Thử nghiệm lão hóa ở nhiệt độ cao cho PCB và băng tần.

THIẾT KẾ MỚI LẠ

  • Thiết kế thông gió độc lập cho toàn bộ
    loạt sản phẩm, kênh thông gió và
    các thành phần điện được tách ra, giảm
    tỷ lệ thất bại cho các bộ phận điện.
  • Thiết kế nhỏ gọn, dựa trên mô phỏng nhiệt
    và thiết kế để giảm kích thước sản phẩm, kích thước của
    sản phẩm chiếm khoảng 70% thương hiệu dòng chính
    ở cùng mức công suất.
  • Bàn phím đồ họa đáp ứng đa số thao tác
    hành vi
  • Bảng điều khiển cổng RJ45 tiêu chuẩn, nâng cao
    khả năng chống nhiễu giao tiếp,
    thuận tiện để mở rộng.
  • Tấm nhôm kẽm và sơn bảo vệ
    đảm bảo bảo vệ nối đất, che chắn
    hiệu suất và khả năng chống thối của sản phẩm.
  • Thiết kế quạt DC cho toàn bộ sản phẩm,
    giảm tỷ lệ lỗi hệ thống làm mát hàng đầu bằng cách
    sự cố quạt AC

2. Giới thiệu về NE 200 & 300

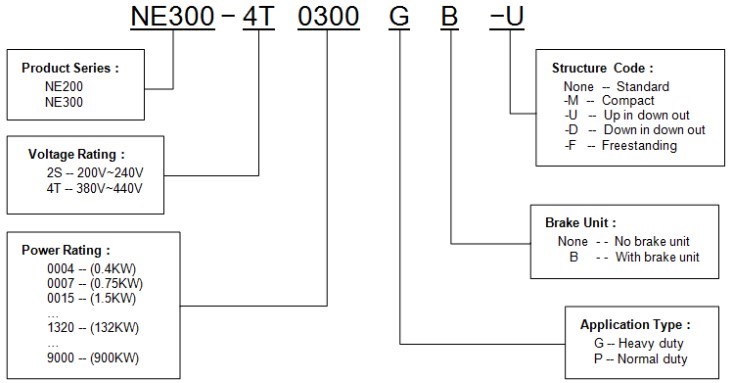

2.1 Mô tả số hiệu sản phẩm

Các các chữ cái và số trên nhãn sản phẩm miêu tả dòng sản phẩm, tầm điện thế, điện áp định mức và phiên bản phần cứng được sử dụng trong sản phẩm

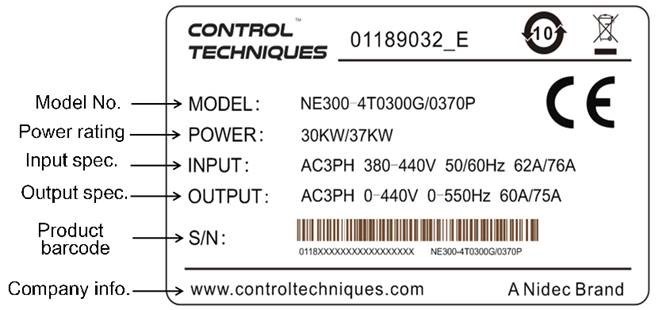

2.2 Mô tả nhãn sản phẩm

2.3 Dòng sản phẩm

2.3.1 Dòng NE200

 NE200−4T□□□□GB 3 pha 400V dùng cho điều khiển hệ thống mô-ment xoắn không đổi/ tải nặng

Công suất（kW） 0.75 1.5 2.2 4.0
Động cơ tương ứng (kW) 0.75 1.5 2.2 4.0
Ngõ ra Điện áp (V) 3 pha 0~điện áp định mức ngõ vào
Dòng điện định mức (A) 2.5 4.0 6.0 9.0
Khả năng chịu quá tải 150% tr 1phút ; 180% trong 20giây.
Ngõ vào Điện áp/tần số định mức 3phase 380V/440V; 50Hz/60Hz
Dải điện áp hoạt động 304V~456V; sụt áp ≤3%; độ biến thiên tần số cho phép ±5%
Dòng điện định mức (A)            3.7               5.4               5.4              10.7
Phanh Trang bị theo tiểu chuẩn
Cấp bảo vệ IP IP20
Làm mát Làm mát bằng khí

 NE200−4T□□□□PB 3 pha 400V dùng cho điều khiển hệ thống mô-ment xoắn biến thiên/ tải nhẹ

Công suất（kW） 1.5 2.2 4.0 5.5
Động cơ tương ứng (kW) 1.5 2.2 4.0 5.5
Ngõ ra Điện áp (V) 3 pha 0~điện áp định mức ngõ vào
Dòng điện định mức (A) 4.0 6.0 9.0 13
Khả năng chịu quá tải 120% trong 1 phút; 150% trong 1 giây.
Ngõ vào Điện áp/tần số định mức 3 pha 380V/440V; 50Hz/60Hz
Dải điện áp hoạt động 304V~456V; sụt áp ≤3%;độ biến thiên tần số cho phép ±5%
Dòng điện định mức  (A) 5.4 7.0 10.7 15.5
Phanh Trang bị theo tiêu chuẩn
Cấp bảo vệ IP IP20
Làm mát Làm mát bằng khí

 NE200−2S□□□□GB 1 pha 220V dùng cho điều khiển hệ thống mô-ment xoắn không đổi/ tải nặng

Công suất（kW） 0.4 0.75 1.5 2.2
Động cơ tương ứng (kW) 0.4 0.75 1.5 2.2
Ngõ ra Điện áp (V) 3 pha 0~ điện áp định mức ngõ vào
Dòng điện định mức (A) 2.5 4.5 7.0 10
Khả năng chịu quá tải 150% trong 1 phút ; 180% trong 20 giây.
Input Điện áp / tần số định mức 1 pha 200V/240V; 50Hz/60Hz
Dải điện áp hoạt động 176V~264V; sụt áp ≤3%; độ biến thiên tần số cho phép ±5%
Dòng điện định mức (A) 5.3 8.3 14 23
Phanh Tranh bị theo tiêu chuẩn
Cấp bảo vệ IP IP20
Làm mát Làm mát bằng khí

2.3.2 Dòng NE300

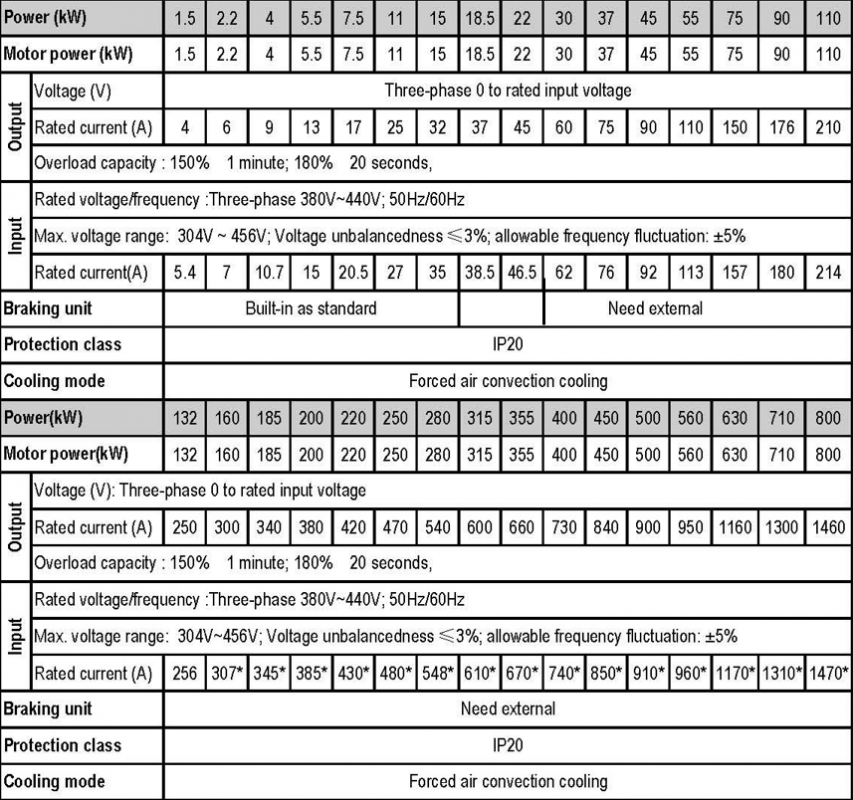

 NE300−4T□□□□GB 3 pha 400V dùng cho điểu khiển mô-ment xoắn không đổi/tải nặng

* Biến tần NE300−4T1600G-F và các dòng sản phẩm nói trên điều được trang bị cuộn kháng đầu ra bên trong biến tần theo tiêu chuẩn.

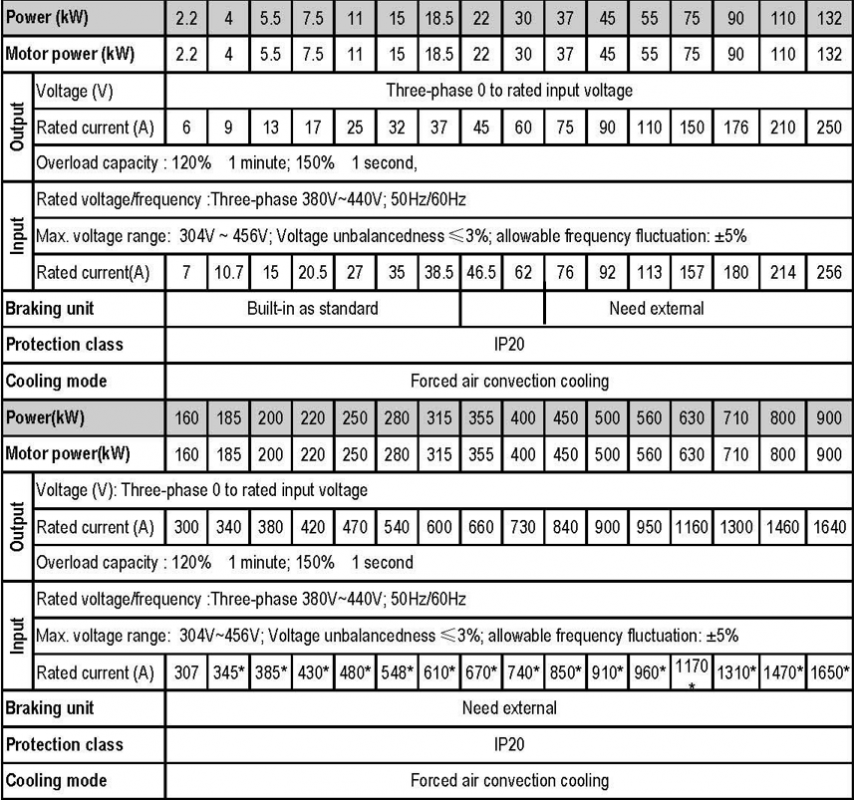

NE300−4T□□□□PB 3 pha 400V dùng cho điều khiển hệ thống mô-ment xoắn biến thiên/ tải nhẹ.

*Biến tần NE300−4T1850P-F và các dòng sản phẩm tương tự được trang bị cuộn kháng đầu ra bên ngoài biến tần theo quy định.

3. Cài đặt sản phẩm

3.1 Biến tần NE200 bề mặt ngoài, bề mặt lắp đặt

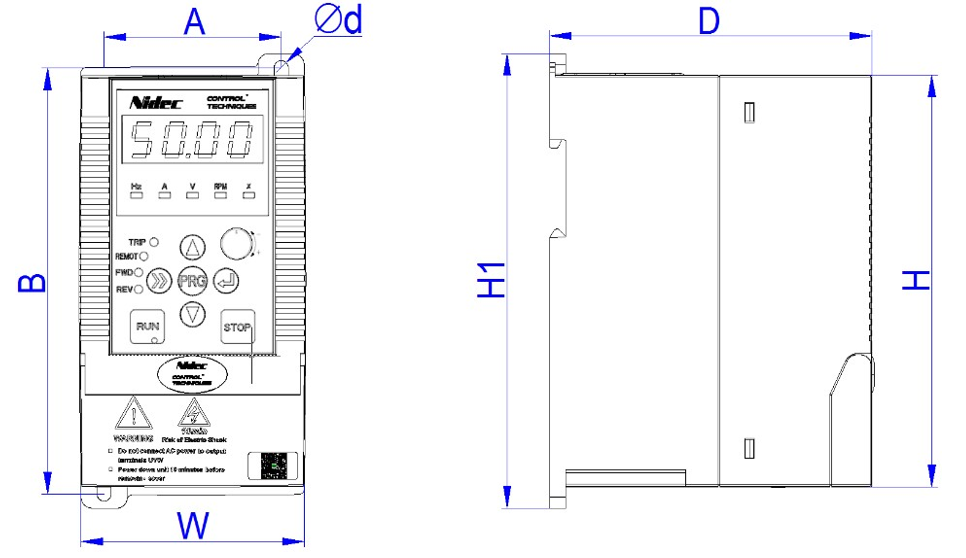

Hình3-1 Sơ đồ sản phẩm, Sơ đồ kích thước lắp đặt Lưu ý: Sê-ri NE200 hỗ trợ lắp ray DIN 35mm

Dòng biến tần H W D H1 A B d
NE200-2S0004GB 150 83 120 166 65 153 5
NE200-2S0007GB
NE200-2S0015GB
NE200-4T0007G/0015PB
NE200-4T0015G/0022PB
NE200-4T0022GB-M
NE200-2S0022GB 200 120 140 215 98 202 5
NE200-4T0022G/0040PB
NE200-4T0040G/0055PB
NE200-2S0004GB

Note：
-M là mẫu tích hợp

3. Cài đặt sản phẩm

3.1 Biến tần NE200 bề mặt ngoài, bề mặt lắp đặt (Đơn vị:mm）

Fig.3-2 Phác thảo sản phẩm, Sơ đồ kích thước lắp đặt

Dòng biến tần H W D H1 A B d
NE200-2S0004GB 150 83 120 166 65 153 5
NE200-2S0007GB
NE200-2S0015GB
NE200-4T0007G/0015PB
NE200-4T0015G/0022PB
NE200-4T0022GB-M
NE200-2S0022GB 200 120 140 215 98 202 5
NE200-4T0022G/0040PB
NE200-4T0040G/0055PB
NE200-2S0004GB

Note：
-M là mẫu tích hợp

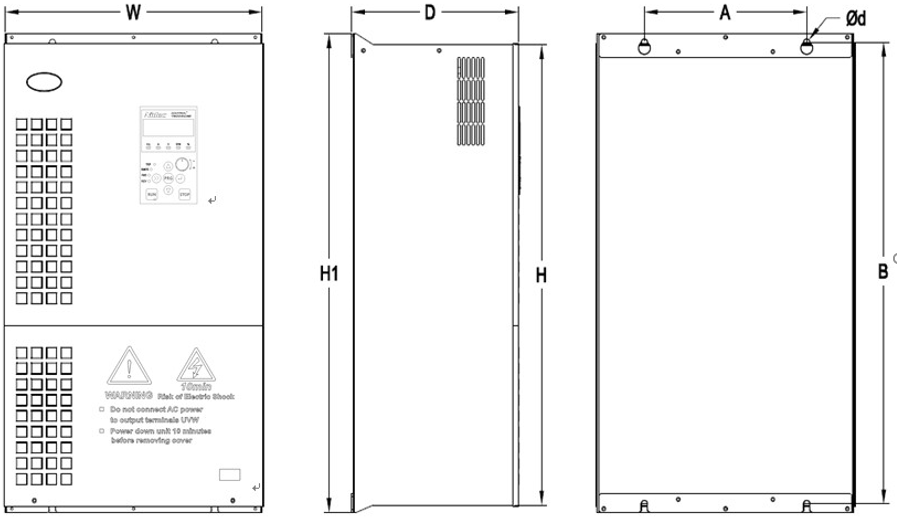

3.2 Biến tần NE300: bề mặt ngoài, bề mặt lắp đặt (Đơn vị:mm）

Fig.3-2 Phác thảo sản phẩm, Sơ đồ kích thước lắp đặt

Dòng biến t H W D H1 A B d
NE300-4T0150G/0185PB

NE300-4T0185G/0220PB

NE300-4T0220G/0300PB

 310 192 186 340 150 323 7
NE300-4T0300G/0370P

NE300-4T0370G/0450P

 425 270 200 450 200 430 7
NE300-4T0450G/0550P

NE300-4T0550G/0750P

 535 320 248 560 240 540 9
NE300-4T0750G/0900P

NE300-4T0900G/1100P

NE300-4T1100G/1320P

 640 380 248 665 240 640 9
Inverter Model H W D H1 A B d
NE300-4T1320G/1600P-U

NE300-4T1320G/1600P-D

NE300-4T1600G/1850P-U

NE300-4T1600G/1850P-D

 710 465 355 750 380 719 11
NE300-4T1850G/2000P-U

NE300-4T1850G/2000P-D

NE300-4T2000G/2200P-U

NE300-4T2000G/2200P-D

NE300-4T2200G/2500P-U

NE300-4T2200G/2500P-D

NE300-4T2500G/2800P-U

NE300-4T2500G/2800P-D

 859 550 385 900 440 868 11
NE300-4T1600G/1850P-F

NE300-4T1850G/2000P-F

NE300-4T2000G/2200P-F

NE300-4T2200G/2500P-F

 1400 400 400 1400 460 1270 13
NE300-4T2500G/2800P-F

NE300-4T2800G/3150P-F

NE300-4T3150G/3550P-F

 1600 500 420 1600 560 1460 13
NE300-4T3550G/4000P-F

NE300-4T4000G/4500P-F

NE300-4T4500G/5000P-F

NE300-4T5000G/5600P-F

 1800 780 500 1800 840 1630 13
NE300-4T5600G/6300P-F

NE300-4T6300G/7100P-F

NE300-4T7100G/8000P-F

NE300-4T8000G/9000P-F

 2000 1000 700 2000 — — —
NE300-4T9000G-F 1800 1560* 500 1800 — — —

Note:
-U nghĩa là đầu ra ở dưới và đầu vào ở trên.
-D nghĩa là đầu ra ở trên và đầu vào ở dưới
-F nghĩa là mẫu đặt tự do
*Mẫu này bao gồm 2 mẫu tách biệt, 1560 là tổng diện tích chưa tính khoảng cách lắp đặt. Khoảng cách lắp đặt giữa 2 mẫu phải giữ ≥ 200 .

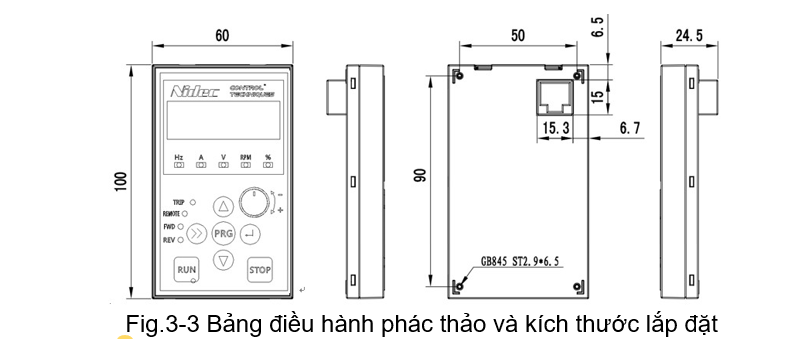

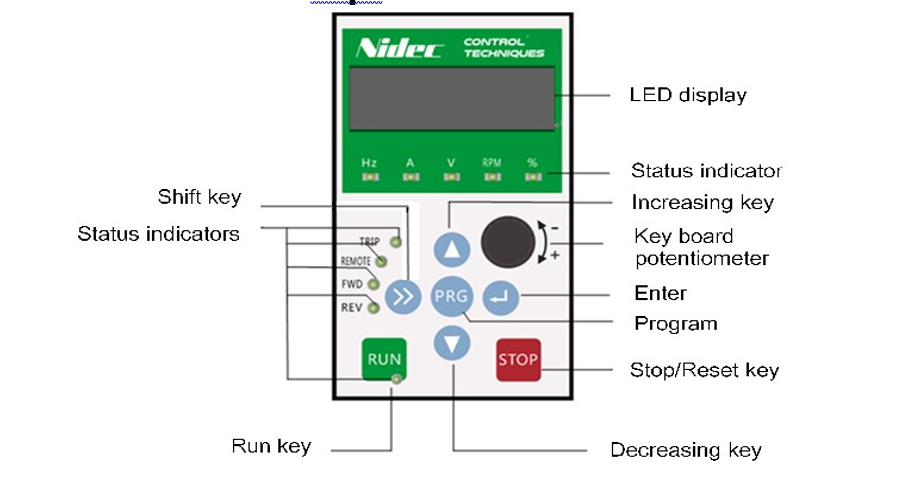

3.3 Bản điều khiển và diện tích lắp đặt (Đơn vị：mm)

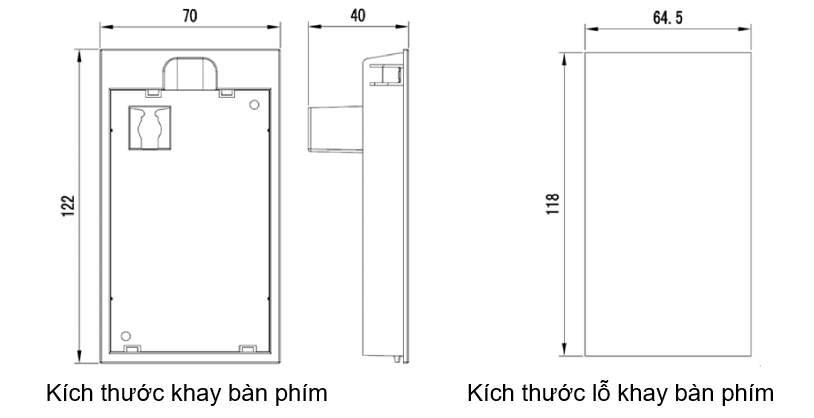

3.4 Giá đỡ bảng điều khiển và mặt bằng lắp đặt

NEF-KB01 là khung lắp đặt khi bảng điều khiển cần được lắp vào tủ điện .Các thông số kích thước và diện tích như sau(Đơn vị:mm)：

4. Nối dây của biến tần

4.1 Nối dây biến tần NE200

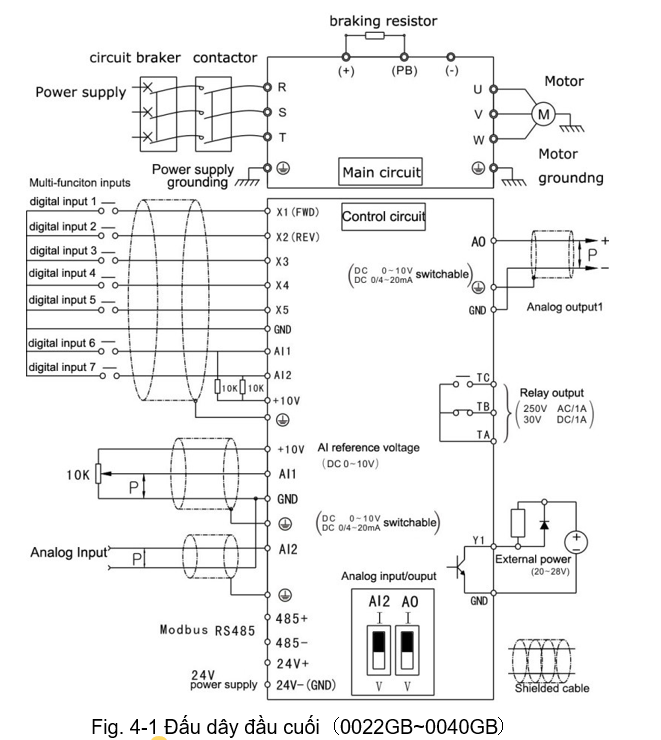

Hình 4-1 Đi dây đầu cuối（0022GB~0040GB）

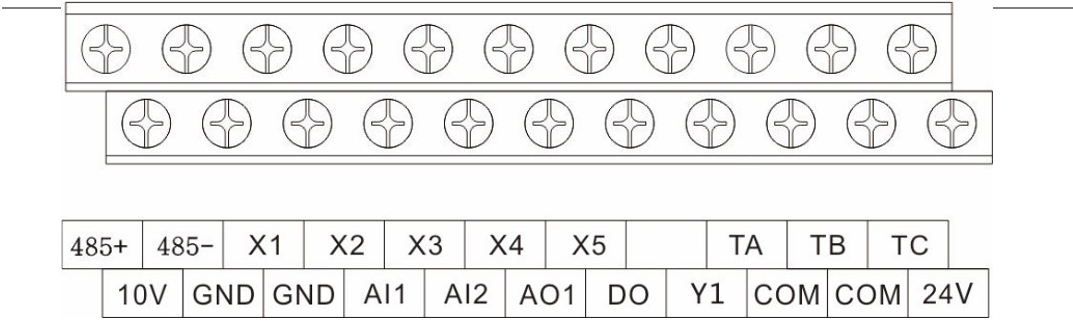

4.1.1 Chức năng các cầu đấu điều khiển

Kiểu dữ liệu Ngõ Chức năng ngõ Thông số kỹ thuật
Ngõ vào và ngõ ra

Cho tín hiệu số

 l

X1～X5

 Ngõ vào đa chức năng

1～5

 Đầu vào dùng dây cách ly quang học

Dải tần số ngõ vào：0～200Hz

Dải điện áp ngõ vào: 0～12V
Y1 Ngõ ra (bộ thu hở) Đầu ra dùng dây cách ly quang học

Dòng điện tối đa ngõ ra: 50mA Dải điện áp ngõ ra：0～24V
GND Nối đất
24V 24V 24V±5%, Tải tối đa :200mA, bảo vệ quá tải và ngắn mạch
Ngõ vào tín hiệu tương tự 10V Tín hiệu tương tự ngõ vào với điện áp 10V Điện áp hở mạch lên đến 11V;

Dòng tối đa ngõ ra : 30mA
AI1 Ngõ vào tín hiệu kênh 1 Dải điện áp ngõ vào：0～10V

Trở kháng ngõ vào：100kΩ
AI2 Ngõ ra tín hiệu kênh 2 Dải dòng điện ngõ vào：0～20mA

Trở kháng dòng điện ngõ vào： 500Ω,

Tín hiệu tương tự ngõ vào 0~20mA hoặc 0~10V được chọn bằng DIP SW1
GND Nối đất
Ngõ ra tín hiệu tương tự AO Ngõ ra tín hiệu tương tự 0～20mA: Trở kháng tải cho phép 200~500Ω

0～10V: Trở kháng tải cho phép ≥1kΩ.

Với bảo vệ ngắn mạch

Tín hiệu tương tự ngõ ra 0~20mA hoặc 0~10V có thể được chọn bằng DIP SW2
GND Nối đất
Ngõ ra đóng tắt TA/TB/ TC Ngõ ra đóng tắt   TA－TB：NC; TA－TC：NO

Dung lượng ngõ ra：250VAC/1A， 30VDC/1A
Dữ liệu Ngõ Chức năng ngõ Thông số kỹ thuật
l
RS485 485+ 485 differential positive Rate:

1200/2400/4800/9600/19200/384

00bps;

Max. parallel 127 No.s; SW3 select adapted resistor; Max. Length 500m. (twisted shielding cable)
485- 485 differential negative
GND 485 shielding grounding Internal isolated with COM
Dữ liệu Ngõ Chức năng ngõ Thông số kỹ thuật
l
RS485 485+ 485 differential positive Rate:

1200/2400/4800/9600/19200/384

00bps;

Max. parallel 127 No.s; SW3 select adapted resistor; Max. Length 500m. (twisted shielding cable)
485- 485 differential negative
GND 485 shielding grounding Internal isolated with COM

Hình4-2 Bố trí các đầu nối của mạch điều khiển

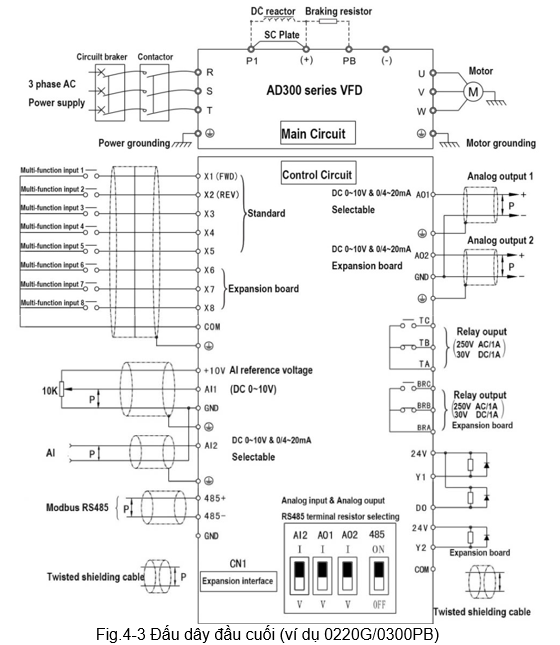

4.2 Nối dây biến tần NE300

4.2.1 Chức năng các cầu đấu điều khiển

Cấu hình tiêu chuẩn của mạch điều khiển

Dữ liệu

 Ngõ Chức năng ngõ

Thông số kỹ thuật
Ngõ vào tín hiệu số X1

～

X3

 Ngõ vào đa chức năng

1～3

 Ngõ vào dùng dây cách ly quang học

Dải tần số:0～200Hz

Dải điện áp: 0～24V
X4

X5

 Ngõ vào đa chức năng hoặc đơn xung 4, 5 Tín hiệu vào đa chức năng tương tự 1~3

Ngõ vào đơn xung：0.1Hz～

50kHz

Dải điện áp ：0～24V
COM Điểm cuối của ngõ vào đa chức năng Cách ly với đất
Ngõ ra tín hiệu số 24V 24V 24V±5%, Tải tối đa :200mA, bảo vệ chống quá tải và ngắn mạch
Y1 Ngõ ra bộ thu hở 1 Ngõ ra cách ly quang học

Tải tối đa: 50mA

Dải điện áp ngõ ra：0～24V
DO Ngõ ra: Bộ thu hở hoặc sóng cao tần Bộ thu hở giống với Y1

Tần số ngõ ra sóng cao tần: 0～50kHz
COM Điểm cuối ngõ vào bộ thu hở Bên trong cách ly với ngõ GND
Ngõ vào tín hiệu tương tự 10V Tín hiệu tượng tự với điện áp đầu vào 10V Điện áp hở mạch lên đến 11V;

Bên trong cách ly với đất qua COM;

Tải tối đa :30mA, có bảo vệ quá tải và ngắn mạch
AI1 Ngõ vào tín hiệu tương tự kênh 1 Dải điện áp ngõ vào：0～10V

Trở kháng ngõ vào：100kΩ
AI2 Ngõ vào tín hiệu tương tự kênh 2 Dải điện áp ngõ vào：0～10V

Trở kháng ngõ vào：100kΩ

Dải dòng điện ngõ vào：0～30mA

Trở kháng dòng điện ngõ vào： 500Ω,

Ngõ vào tín hiệu 0~20mA hoặc 0~10V có thể được chọn thông qua  DIP SW1
Type Termina Terminal function Technical specification
GND Tín hiệu tương tự nối đất Bên trong cách ly với ngõ COM
Ngõ ra tín hiệu tương tự AO1 Ngõ ra tín hiệu tương tự 1 0～20mA: Trở kháng ngõ ra cho phép: 200~500Ω

0～10V: Trở kháng ngõ ra cho phép  ≥10kΩ.

Có bảo vệ chống ngắn mạch; Tín hiệu ngõ ra 0~20mA hoặc 0~10V có thể được lựa chọn thông qua DIP SW2
GND Tín hiệu tương tự nối đất Bên trong cách ly với ngõ COM
Ngõ ra đóng tắt TA/TB/

TC

 Ngõ ra đóng tắt 1 TA－TB：NC; TA－TC：NO

Dung lượng ngõ ra：250VAC/1A,30VDC/1A
RS485 485+ 485 differential positive Rate:

1200/2400/4800/9600/19200/384

00bps;

Max. parallel 127 No.s; SW3 select adapted resistor; Max. Length 500m. (twisted shielding cable)
485- 485 differential negative
GND 485 shielding grounding Internal isolated with COM
Thuộc tính Đầu cuối chức năng đầu cuối Thông số kỹ thuật
GND Tín hiệu tương tự nối đất Bên trong cách ly với ngõ COM
Ngõ ra tín hiệu tương tự AO1 Ngõ ra tín hiệu tương tự 1 0～20mA: Trở kháng ngõ ra cho phép: 200~500Ω

0～10V: Trở kháng ngõ ra cho phép  ≥10kΩ.

Có bảo vệ chống ngắn mạch; Tín hiệu ngõ ra 0~20mA hoặc 0~10V có thể được lựa chọn thông qua DIP SW2
GND Tín hiệu tương tự nối đất Bên trong cách ly với ngõ COM
Ngõ ra đóng tắt TA/TB/

TC

 Ngõ ra đóng tắt 1 TA－TB：NC; TA－TC：NO

Dung lượng ngõ ra：250VAC/1A,30VDC/1A
RS485 485+ 485 differential positive Rate:

1200/2400/4800/9600/19200/384

00bps;

Max. parallel 127 No.s; SW3 select adapted resistor; Max. Length 500m. (twisted shielding cable)
485- 485 differential negative
GND 485 shielding grounding Internal isolated with COM

Hình4-4 Bố trí các đầu nối của mạch điều khiển

5. Điều khiển và hiển thị

5.1 Mô tả các nút trên bảng điều khiển

Từ khóa Tên chức năng
PRG Nút lập trình Đăng nhập hoặc thoát ra khỏi bảng chọn chính
ENTER Nút xác nhận Truy cập vào bảng chọn phụ hoặc xác nhận dữ liệu cần chỉnh
∧ Nút tăng Tăng giá trị của biến hoặc hàm
∨ Nút giảm Giảm giá trị của biến hoặc hàm
>> Nút dịch Chọn để hiện thị các thông số dưới dạng tương tác được hoặc không tương tác. Nhấn để chọn cần điều chỉnh.
RUN Nút chạy Chạy biến tần theo các chế độ đã cài trên bảng điều khiển
STOP Nút dừng/reset Dừng biến tần đang trong chế độ hoạt động.Reset biến tần khi có cảnh báo lỗi. Hàm bị giới hạn cho nhóm chức năng FE.02
Knob Núm chiết áp Khi có đầu vào là bộ chia điện áp thì có thể dùng núm để điều chỉnh điện áp

5.2 Hướng dẫn đọc và điều chỉnh các hàm chức năng:

Bảng điều khiển của biến tần NE200 và NE300 dùng bảng chọn cấu trúc 3 tầng để thực hiện lệnh với các thông số được lựa, 3 tầng đó là :
1. Nhóm của các hàm chức năng (bảng chọn chính)
2. Hàm chức năng (bảng chọn phụ)
3. Thiết lập giá trị cho hàm chức năng (bảng chọn hàm chức năng)
Chú ý:
Ở bảng chọn hàm chức năng nhấn nút PRG hoặc ENTER có thể trở về bảng chọn phụ.Nhưng sẽ có sự khác nhau: Nhấn ENTER sẽ lưu lựa chọn và trở về bảng chọn phụ và sau đó sẽ tự động chuyển qua hàm tiếp theo cần cài đặt;trong khi nhấn PRG sẽ tự trở về bảng chọn phụ mà không sao lưu lựa chọn, đồng thời sẽ không tự động chuyển mà sẽ ở lại hàm chức năng hiện tại.

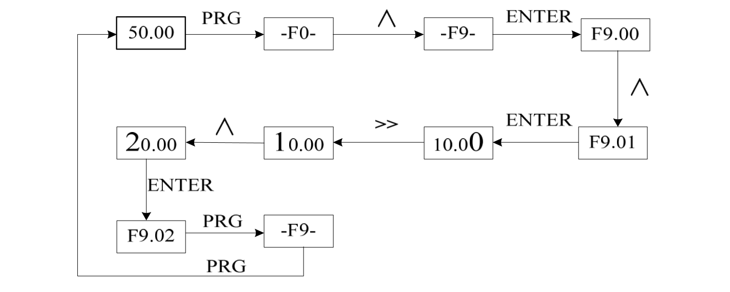

Dưới đây là ví dụ điều chỉnh hàm chức năng F9.01 từ 10.00Hz thành 20.00Hz (Chữ số được in đậm hiển thị số đang nháy trên màn hình),

Trong bảng chọn hàm chức năng,nếu thông số không nháy đèn nghĩa là hàm không thể điều chỉnh được. Bao gồm các lý do dưới đây:
1) Hàm là 1 thông số không thể thay đổi, như thông số phát hiện trên thực tế, thông số những lần chạy trước, v.v.
2) Hàm chức năng không thể điều chỉnh hoặc thay đổi khi biến tần đang hoạt động. Chỉ có thể điều chỉnh hoặc thay đổi khi biến tần trong trạng thái nghĩ.

6. Điều khiển động cơ

Quy trình Chi tiết
Trước khi bật nguồn Kiểm tra:

+Không tín hiệu hoạt động.

+Động cơ đã được kết nối với biến tần.

Ngõ vào công suất 1 pha 220V/ 3 pha 380V phải được nối chính xác.
Biến tần được bật Xác định bảng hiện thị của biến tần đang ở chế độ hoạt động khi đã bật nguồn. Reset nếu đang ở chế độ hoạt động không đúng. Liên hệ nhà cung cấp biến tần nếu vẫn xảy ra vấn đề sau khi reset
Lựa chọn đặc tính tải biến tần FP.05=0 loại G (tải nặng)

FP.05=1 loại P (tải nhẹ)
Lựa chọn tần số tối đa, giới hạn trên và giới hạn dưới của tần số F0.10 Tần số cơ bản

F0.11 Tần số tối đa

F0.12 Giới hạn trên của tần số

F0.13 Giới hạn dưới của tần số
Lựa chọn chế độ điều khiển F0.01=0: Vector điều khiển không cảm biến 1

F0.01=1: Vector điều khiển không cảm biến 2

F0.01=2: Vector điều khiển có bộ mã hóa(chỉ có ở NE300)

F0.01=3: điều khiển V/F
Lựa chọn thời gian tang tốc và giảm tốc F0.19 Thời gian tăng tốc (s)

F0.20 Thời gian giảm tốc (s)
Lựa chọn các thông số như trên bảng tên của động cơ F5.00 Dạng động cơ

F5.01 Các trục của động cơ

F5.02 Công suất định mức của động cơ (KW)

F5.03 Điện áp định mức của động cơ (A)

F5.04 Tốc độ quay định mức của động cơ (RPM)
Dò tự động F5.10=1 (auto-tuning tĩnh)

F5.10=2 (auto-tuning động, phải tháo tải) điều khiển động cơ thông qua bản điều khiển để thực hiện dò tự động.
Chạy Nhấn Run để cho động cơ vào chế độ làm việc. Có thể điều chỉnh tăng giảm tốc độ động cơ thông qua núm điều khiển

7. Danh sách các hàm chức năng

Chú ý:
“○” nghĩa là thông số này có thể thay đổi khi biến tần đang chạy.
“×” nghĩa là thông số này không thể thay đổi khi biến tần đang chạy;
“*” nghĩa là thông số này là các giá trị dò được hoặc hằng số không thể thay đổi.
“-” nghĩa là thông số này do nhà sản xuất điều chỉnh người dùng không thể truy cập
. “②” nghĩa là chỉ có ở biến tần NE200
“③” nghĩa là chỉ có ở biến tần NE300

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F0.00 Để dành Để dành Để dành –
F0.01 Chế độ điều khiển 0: vector điều khiển không cảm biến 1

1: vector điều khiển không cảm biển 2

2: vector điều khiển có bộ mã hóa

（Để dành,cho hàng được đặt）③

3: điều khiển V/F

 0 ×
F0.02 Lựa chọn nguồn lệnh cho chế độ điều khiển 0: Bàn phím điều khiển

1: Thiết bị đầu cuối

2: Mobus 485

 0 ○
F0.03 Tần số gốc 1 0: Digital reference (keypad,

terminal up/down)

1: Cổng Al1  2: cổng Al2

3: Cài đặt xung

4: Mobus 485

5: Đa tốc độ

6: Điều khiển PLC

7: Điều khiển PID

8: Núm chiết áp

 0 ○
F0.04 Tần số gốc 2 1: cổng Al1   2: cổng Al2

3: cài đặt xung

4: Mobus 485

5: Đa tốc độ

6: Để dành         7: Để dành

8: Núm chiết áp

 1 ○
F0.05 Lựa chọn tần số 0: Tần số gốc 1

1: Tần số gốc 2

2: Tần số gốc 1 + Tần số gốc 2

 0 ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
3: Chuyển đổi qua lại giữa tần số gốc 1 và 2

4: Chuyển đổi qua lại giữa

(tần số gốc 1+ tần số gốc 2) và tần số gốc 1

5: MIN (tần số gốc 1, tần số gốc 2)

6: MAX (tần số gốc 1, tần số gốc 2)
F0.06 Lên/Xuống tần số định trước 0~ tần số tối đa 50.00Hz ○
F0.07 Tỷ lệ Tăng/Giảm ở thiết bị đầu cuối  0.01~ 50.00Hz/s 1.00Hz/s ○
F0.08 Lên/Xuống Chọn nguồn nhập lệnh 0:Bàn phím và thiết bị đầu cuối

1:Bàn phím

2: Thiết bị đầu cuối

 1 ○
F0.09 Lên/Xuống chọn sao lưu dữ liệu 0: Lưu khi sập nguồn

1: Không lưu khi sập nguồn

2: Xóa về 0 sao khi dừng

 0 ○
F0.10 Tần số cơ bản 0.10～550.0Hz 50.00Hz ×
F0.11 Tần số tối đa MAX[50.00Hz, giới hạn trên của tần số,tần số gốc ]~550.0Hz 50.00Hz ×
F0.12 Giới hạn trên của tần số Giới hạn trên của tần số ~ tần số tối đa 50.00Hz ×
F0.13 Giới hạn dưới của tần số 0.00~ giới hạn dưới của tần số 0.00Hz ×
F0.14 Điện áp đầu ra tối đa 110~440V 380V ×
F0.15 Tần số mang 1.0~16.0KHz 6.0kHz ○
F0.16 Tự động điều chỉnh tần số mang 0: Không điều chỉnh

1: Tự động điều chỉnh

 0 ○
F0.17 Chiều bàn phím 0: Thuận            1: Nghịch 0 ○
F0.18 Chiều xoay của động cơ 0: Thuận

1: Nghịch

 0 ×
F0.19 Thời gian tăng tốc 1 0.01～360.0s 6.00s ○
F0.20 Thời gian giảm tốc 1 0.01～360.0s 6.00s ○

Group F1: Điều khiển khởi động và dừng

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F1.00 Chế độ khởi động 0: Khởi động trực tiếp

1: Khởi động phanh DC trước và sau đó khởi động ở tần số khởi động đầu

2: Theo dỗi tốc độ và khởi động③

 0 ○
F1.01 Tần số khởi động 0.10~60.00Hz 0.50Hz ○
F1.02 Thời gian giữ tần số khởi động 0.0~10.0s 0.0s ○
F1.03 Dòng điện phanh DC khi bắt đầu Loại G: 0.0~100.0% dòng điện định mức

Loại P: 0.0~80.0% dòng điện định mức

 0.00% ○
F1.04 Thời gian phanh DC khi khởi động 0.0～30.0s 0.0s ○
F1.05 Chế độ Tăng/giảm tốc 0: Tuyến tính

1: Đường cong S

 0 ○
F1.06 Thời gian gian đoạn đầu Đường cong S 10.0～50.0% (Thời gian Tăng/Giảm tốc)

F1.06+F1.07≤90%

 30.00% ○
F1.07 Thời gian giai đoạn tăng Đường cong S 10.0~80.0%（Thời gian Tăng/Giảm tốc） F1.06+F1.07≤90% 40.00% ○
F1.08 Chế độ dừng 0: Dùng giảm tốc để dừng

1: Dừng tự do

2: Giảm tốc + phanh DC

 0 ×
F1.09 Tần số kích hoạt phanh DC tại điểm dừng 0.00～550.0Hz 0.00Hz ○
F1.10 Thời gian chờ phanh DC tại điểm dừng 0.00～10.00s 0.00s ○
F1.11 Dòng điện phanh DC tại điểm dừng Loại G: 0.0~100.0% dòng điện định mức

Loại P: 0.0~80.0% dòng điện định mức

 0.00% ○
F1.12 Thời gian phanh DC tại điểm dừng 0.0～30.0s 0.0s ○
F1.13 Năng lượng tiêu thụ phanh hợp lệ 0: Tắt

1: Bật

 0 ○
F1.14 Năng lượng tiêu thụ điện áp hành động phanh 380V: 650~750V

220V: 360~390V

 700V

380V

 ○
F1.15 Sập nguồn và lỗi khởi động lại 0: Tắt

1: Bật khi sập nguồn

 2: Bật khi báo lỗi

 0 ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
3: Bật cho cả hai trường hợp

Lưu ý: khởi động lại khôi phục nguồn chỉ hợp lệ cho chế bộ thiết bị đầu cuối nối 2 dây.Lỗi khởi động lại không hợp lệ với lỗi quá tải điện áp
F1.16 Thời gian chờ khởi động lại 0.0～3600s 0.0s ○

Group F2: Chức năng chạy phụ trợ

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F2.00 Tần số chạy kiểu Jog 0.10～50.00Hz 5.00Hz ○
F2.01 Thời gian gia tốc kiểu Jog 0.01～360.0s 6.00s ○
F2.02 Thời gian giảm tốc kiểu Jog 0.01～360.0s 6.00s② 20.0s③ ○
F2.03 Acc. time2 0.01～360.0s 6.00s② 20.0s③ ○
F2.04 Dec. time2 0.01～360.0s 6.00s② 20.0s③ ○
F2.05 Acc. time3 0.01～360.0s 6.00s② 20.0s③ ○
F2.06 Dec. time3 0.01～360.0s 6.00s② 20.0s③ ○
F2.07 Acc. time4 0.01～360.0s 6.00s② 20.0s③ ○
F2.08 Dec. time4 0.01～360.0s 6.00s② 20.0s③ ○
F2.09 Để dành Để dành Reserved –
F2.10 Tần số bỏ qua 0.00～550.0Hz 0.00Hz ×
F2.11 Biên độ của tần số bỏ qua 0.00～15.00Hz 0.00Hz ×
F2.12 Kiểm soát chống ngược 0: Cho phép quay ngược

1: Không cho phép quay ngược

 0 ○
F2.13 Chuyển đổi Fwd/Rev theo múi giờ chết 0.0～3600s 0.0s ○
F2.14 Biện pháp cho tần số giới hạn thấp hơn 0: Chạy với tần số giới hạn thấp hơn

1: Hoạt động tần số 0

 0 ×
F2.15 Để dành Để dành 0 ×
F2.16 Để dành Để dành ×
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F2.17 Chức năng AVR 0: Tắt                            1: Bật

2: Tắt khi tốc độ giảm

 2 ×
F2.18 Quá điều chế 0: Bật                            1: Tắt 1 ×
F2.19 Để dành Để dành – ○
F2.20 Chế độ điều khiển quạt 0: Chế độ tự động

1: Luôn chạy

 0 ×
F2.21 Biện pháp cho nguồn thất bại tức thì 0: Tắt

1: Thả tần số

(Để dành)

2: Dừng trực tiếp

 0 ○
F2.22 Điểm thả tần số nguồn thất bại 210～600V 380V:420V ○
220V:230V
F2.23 Tỷ lệ tần số thả nguồn thất bại 0.00～tần số tối đa/s 10.00Hz/s ○
F2.24 Tỷ lệ hiển thị tốc độ động cơ 0.00～500.0% 100.00% ○
F2.25 Lên/Xuống thả tới tần số âm 0: Bật

1: Tắt

 1 ○
F2.26 Chức năng phím ENTER 0: Không có hành động đặc biệt

1: Chuyển đổi Fwd/Rev

2: RUN để chuyển tiếp, Enter để đảo ngược, STOP để dừng

3: Chạy chế độ Jog

 0 ○
F2.27 Tần số nghị quyết 0:  0.01Hz          1: 0.1Hz 0 ×
F2.28 Đơn vị thời gian tang/giảm tốc 0:  0.1second

1:  0.01second

 1② 0③ ×
F2.29 Chế độ điều chế cao tần 0: Điều chế không đồng bộ

1: Điều chế đồng bộ

 0 ×
F2.31  Chọn IO đầu ra cho tần số đường cơ sơ khi đang trong chế độ điều khiển vec-tơ 0：Theo tần số sau khi tăng hoặc giảm tốc

 1: Theo tần số thực

 0 ○

Group F3: Các thông số điều khiển véc-tơ

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F3.00  Tốc độ vòng tăng theo tỷ lệ thuận 1 1~3000 1000 ○
F3.01  Tốc độ vòng 1 tích phân theo thời gian 1~3000 300 ○
F3.02 Tần số chuyển 1 0.0～60.00Hz 5.00Hz ○
F3.03 Tốc độ vòng tăng theo tỷ lệ thuận 2 1~3000 800 ○
F3.04 Tốc độ vòng 2 tích phân theo thời gian 1~3000 200 ○
F3.05 Tần số chuyển 2 0.0～60.00Hz 10.00Hz ○
F3.06 Bộ lọc thời gian không đổi tốc độ vòng 0～500ms 3ms ○
F3.07 Hệ số tỷ lệ thuận của vòng hiện tại 0～6000 3000 ○
F3.08 Hệ số tích phân vòng hiện tại 0～6000 1500 ○
F3.09 Bù đắp trượt VC 0.0～200.0% 100.00% ○
F3.10 Điều khiển moment xoắn 0:Tắt điều khiển moment xoắn

1:Cài đặt kỹ thuật số cho moment xoắn (F3.11)

2:Cổng AI1      3:Cổng AI2

4:Để dành

5:Giao tiếp MOBUS

6:Núm chiết áp

 0 ○
F3.11 Cài đặt kỹ thuật số cho moment xoắn 0.0～200.0% 50.00% ○
F3.12 Giới hạn tốc độ điều khiển moment xoắn 0:cài đặt kỹ thuật số(F3.13)

1:cổng AI1   2:cổng AI2

3:điều khiển xung 4:giao tiếp MOBUS

5:Núm chiết áp

 0 ○
F3.13 Cài đặt kỹ thuật số cho Giới hạn tốc độ điều khiển moment xoắn 0.00～550.0Hz 50.00Hz ○
F3.14 Bộ giải mã xung

③

 Để dành ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F3.15 Tỷ lệ động cơ và bộ giảm PG③ Để dành ○
F3.16 Hướng PG ③ Để dành ○
F3.18 Bộ lọc tính tốc độ SVC 0~15 5 ○
F3.19 Chế độ SVC 0: SVC chế độ 1

1: SVC chế độ 2

 0 ○
F3.20 Để dành Để dành ○
F3.21 Làm yếu trường 0:Tắt   1:Bật 0 ×
F3.22 Hệ số bù giới hạn moment xoắn 60.0～300.0% 200.00% ○
F3.23 Để dành Để dành    ○
F3.24 Điều chế đơn cổng moment xoắn tham khảo 0.0~10% 0.00% ○
F3.25 Điều chế tổng cổng moment xoắn tham khảo 0.0~100% 50% ○
F3.26 Giới hạn moment xoắn trong chế độ điều khiển véc-tơ 0~300.0% 150.0% ○
F3.27 Tăng tần số ngưỡng của moment xoắn trong chế độ điều khiển moment xoắn 0.00~15.00Hz 12.00Hz ○
F3.28 Tăng độ lớn moment xoắn trong chế độ điều khiển moment xoắn 0.0~20.0% 15.0% ○
F3.31 Dò vị trí ban đầu động cơ đồng bộ 0：Không dò

1：Dò khi lần đầu bật nguồn

2：Luôn dò

 2 ○
F3.32 Dòng điện dò vị trí ban đầu động cơ đồng bộ 50~120% 90% ○
F3.33 Chiều rộng xung dò vị trí ban đầu 0~1200us 0 ○
F3.34 Chiều rộng xung dò vị trí ban đầu với giá trị thực 0~1200us 0 *
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F3.35 Giới hạn moment xoắn phanh động cơ đồng bộ 0.0~300.0% 150.0% ○
F3.36 Chế độ làm yếu đường suất từ động cơ đồng bộ 0：Flux weakening mode is invalid

1：Flux weakening mode is valid

 0 ○
F3.37 Dòng điện làm yếu đường suất từ tối đa 0~100.0% 50% ○
F3.38 Hệ số tỷ lệ thuận làm yếu đường suất từ quy định 0~3000 1500 ○
F3.39 Hệ số lấy tích phân làm yếu đường suất từ quy định 0~3000 1500 ○
F3.40 Dòng điện tối thiểu động cơ đồng bộ tốc độ chậm 0~100% 30% ○
F3.41 Tần số mang động cơ đồng bộ tốc độ chậm 1.0~16.0KHz 2.0KHz ○
F3.42 Dòng kích từ tối thiểu động cơ đồng bộ -100.0~100.0% 8.0% ○
F3.44 Bộ lọc đo vị trí tốc độ chậm động cơ đồng bộ 2~100 40 ○
F3.45 Bộ lọc đo vị trí tốc độ cao động cơ đồng bộ 2~100 15 ○

Group F4: Các thông số điều khiển V/F

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F4.00 Cài đặt đường cong V/F 0: Moment xoắn tải không đổi V/F

1: Moment xoắn giảm dần bậc 2

2: Moment xoắn giảm dần bậc 1.5

3: Moment xoắn giảm dần bậc 1.2

 0 ×
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
4: V/F đa điểm
F4.01 Tần số V/F điểm 1 0.0～F4.03 10.00Hz ×
F4.02 Điện thế V/F điểm 1 0.0～100.0% 20.00% ×
F4.03 Tần số V/F điểm 2 F4.01～F4.05 25.00Hz ×
F4.04 Điện thế V/F điểm 2 0.0～100.0% 50.00% ×
F4.05 Tần số V/F điểm 3 F4.03～F0.10 40.00Hz ×
F4.06 Điện thế V/F điểm 3 0～100.0% 80.00% ×
F4.07 Tăng moment xoắn 0.0%: Tăng tự động

0.1～30.0%: Tăng thủ công

 0.00% ○
F4.08 Điểm cắt tăng moment xoắn thủ công 0.00～60.00Hz 50.00Hz ○
F4.09 Bù đắp hệ số trượt  0.0～200.0% 0.00% ○
F4.10 Thời gian lọc bù trượt          ～2.55s

0.01

 0.20s ○
F4.11 Điện áp nguồn điều khiển rời V/F 0: Tắt

1:Cài đặt kỹ thuật số (F4.12)

2:Cổng AI1     3:Cổng AI2

4: Điều khiển xung

5: Giao tiếp mobus

 0 ×
F4.12 Cài đặt kỹ thuật số điện áp nguồn điều khiển rời V/F 0V～Điện áp tối đa đầu ra 0V ○
F4.13 Thời gian tăng điện áp rời V/F 0.0s～1000.0s 0.0s ○
F4.14  Ức chế dao động V/F 0~500 Depends on model ○

Group F5: Các thông số động cơ

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F5.00  Loại động cơ 0: Động cơ không đồng bộ phổ biến

1: Động cơ không đồng bộ tần số biến đổi

2: Động cơ PM

 0 ×
F5.01  Số cực động cơ 2～56 4 ×
F5.02  Công suất định mức 0.1～6553.5kW Depends on model ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F5.03 Dòng điện định mức 0.01～655.35A Depends on model ○
F5.04 Tốc độ định mức 0～65535RPM Depends on model
F5.05 Dòng điện không tải I0 0.01～655.35A Depends on model ○
F5.06 Điện trở stato R1 1～65535mΩ Depends on model ○
F5.07 Cảm kháng dòng rò X 0.01～655.35mH Depends on model ○
F5.08 Điện trở roto R2 1～65535mΩ Depends on model ○
F5.09 Độ hỗ cảm Xm 0.1～6553.5mH Depends on model ○
F5.10 Tự điều chỉnh 0: Không hoạt động

1: Điều chỉnh tĩnh

2: Điều chỉnh quay

 0 ×
F5.11 Điện trở stato động cơ đồng bộ Rs 1～65535mΩ Depends on model ○
F5.12 Cảm kháng trục D động cơ đồng bộ Ld 0.01～655.35mH Depends on model ○
F5.13 Cảm kháng trục Q động cơ đồng bộ Lq 0.01～655.35mH Depends on model ○
F5.14 Bộ đếm hằng số EMF động cơ đồng bộ 0.0~6553.5v 300.0v ○

Group F6: Ngõ vào thiết bị đầu cuối

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F6.00 Chế độ lệnh đầu cuối 0: Chế độ hai dây 1

1: Chế độ hai dây 2

2: Chế độ ba dây 1

3: Chế độ ba dây 2

 0 ×
F6.01 Lựa chọn chức năng

Cổng X1

 0: NULL 1: FWD

2: REV

 1 ×
F6.02  Cổng X2 2 ×
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
3: RUN

4: Hướng F/R

5: Tự giữ HLD

6: FWD chế độ chạy jog (FJOG)

7: REV chế độ chạy jog (RJOG)

8: RESET

9: Chuyển tần số nguồn

10: Ngõ lên

11: Ngõ xuống

12: Xóa cài đặt Lên/Xuống

13: Bờ dừng

14: Phanh DC

15: Cấm Tăng/Giảm tốc

16: Cấm chạy biến tần
17: Đầu cuối nhiều bước 1
18: Đầu cuối nhiều bước 2
19: Đầu cuối nhiều bước 3
20: Đầu cuối nhiều bước 4
21: Tắt điều khiển mô-men xoắn

22: Bộ chọn thời Tăng/giảm tốc 1

23: Bộ chọn thời gian Tăng/giảm tốc 2

24: Đang chạy tạm dừng thường mở
25: Đang chạy tạm dừng thường đóng
26: Lỗi bên ngoài thường mở
27: Lỗi bên ngoài thường đóng
28: Lệnh chạy chuyển sang đầu cuối
F6.03 Cổng X3 8 ×
F6.04 Cổng X4 17 ×
F6.05 Cổng X5 18 ×
F6.06 Cổng X6③

Cổng AI1②

 0 ×
F6.07 Cổng X7③

Cổng AI2 ②

 0 ×
F6.08 Cổng X8 ③ 0 ×
F6.09 Dùng cổng AI1 tương đương cổng X9 ③ 0 ×
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
      31: Dành riêng
32: Đặt lại trạng thái PLC
33: Tần suất lung lay. pause
34: Thiết lập lại trạng thái tần số rung
35: Tạm dừng PID
36: Chuyển đổi các thông số PID
37: Đảo hướng PID; Kích hoạt thiết bị đầu cuối này để đảo ngược hướng PID được thiết lập bởi F8.04.

38: Đầu vào truyền động thời gian
39: Đầu vào tín hiệu bộ đếm
40: Xóa bộ đếm
41: Xóa độ dài thực tế
42: Chạy FWD (FWD NC)
43: Chạy REV (REV NC)
44: HLD (Thường mở)
45: Tăng mô-men xoắn
46: Gia tăng mô-men xoắn clear
47: Giảm mô-men xoắn

48: Một phím khôi phục thông số người dùng (Có giá trị ở trạng thái dừng)

49~56: Để dành

57: Đầu vào xung (Lấy X4 trong trường hợp 2 đầu vào)


F6.10 Lựa chọn tín hiệu vô tuyến tương tự 0:Không có     1:Cổng AI1

2:Cổng AI2        3:Xung

 0 ×
F6.11 Đầu vào tối thiểu cổng AI1 0.00～F6.13 0.00V ○
F6.12 Cài đặt tương ứng đầu vào tối thiểu cổng AI1 -200.0～200.0% 0.00% ○
F6.13 Đầu vào tối đa cổng AI1 F6.11～10.00V 10.00V ○
F6.14 Cài đặt tương ứng đầu vào tối đa cổng AI1 -200.0～200.0% 100.00% ○
F6.15 Bộ lọc thời gian đầu vào cổng AI1 0.01～50.00s 0.05s ○
F6.16 Đầu vào tối thiểu cổng AI2 0.00～F6.18 0.00V ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F6.17 Cài đặt tương ứng đầu vào tối thiểu cổng AI2 -200.0～200.0% 0.00% ○
F6.18 Đầu vào tối đa cổng AI2 F6.16～10.00V 10.00V ○
F6.19 Cài đặt tương ứng đầu vào tối đa cổng AI2 -200.0～200.0% 100.00% ○
F6.20 Bộ lọc thời gian đầu vào cổng AI2 0.01～50.00s 0.05s ○
F6.21 Xung đầu vào tối thiểu 0.00～F6.23 0.00kHz ○
F6.22 Cài đặt tương ứng xung đầu vào tối thiểu -200.0%～200.0% 0.00% ○
F6.23 Xung đầu vào tối đa F6.21～50.00kHz 50.00kHz ○
F6.24 Cài đặt tương ứng xung đầu vào tối da -200.0%～200.0% 100.00% ○
F6.25 Bộ lọc thời gian xung đầu vào 0.01～50.00s 0.05s ○
F6.26 Khoảng tăng ban đầu thiết bị đầu vào Lên/xuống 0.00~10.00Hz 0.01Hz ○
F6.27 Dữ liệu tần số tham khảo 2 0: Tần số tối đa

1: Tần số tham khảo 1

 0 ○

Group F7: Ngõ ra thiết bị đầu cuối

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F7.00 Định nghĩ ngõ ra thiết bị đầu cuối DO

③

 0: NULL

1: RUN

2: Tần số đến (FAR)

3: Phát hiện mức độ tần số 1 (FDT1)

4: Phát hiện mức độ tần số 2

(FDT2)

5: Phát hiện tần số khi tăng tốc

 6: Phát hiện tần số khi giảm tốc

7: Chạy ở tốc độ không

8: Tốc độ không

9: Hoàn thành vòng tuần hoàn PLC

10:Để dành

 0 ○
F7.01 Lựa chọn ngõ ra thiết bị đầu cuối Y1 1 ○
F7.02 Ngõ ra thiết bị đầu cuối Y2③ 0 ○
F7.03 Lựa chọn ngõ ra Relay 1  (TA/TB/TC) 16 ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F7.04 Lựa chọn ngõ ra Relay 2 (BRA/BRB/BRC) ③ 11: Sẵn sàng chạy (RDY)

12: Thời gian đến

13: Số lượng đến

14: Để dành

15: Đặt trước giá trị moment xoắn đến

16 : Đầu ra lỗi ổ đĩa
17: Đầu ra trạng thái điện áp dưới
18: Cảnh báo trước quá tải ổ đĩa
19: Đã đến độ dài cố định, tín hiệu mức
20: PID ở trạng thái không hoạt động
21: AI1> AI2
22: AI1 <F7.16
23: AI1> F7.16
24: F7.16 <AI1 <F7.17
25: Tần số đến giới hạn dưới
26: Tín hiệu điều khiển máy bơm phụ của hệ thống nhiều máy bơm
27: Cài đặt giao tiếp
28: Thời gian chạy truyền động đến

 0 ○

F7.05 Phát hiện chiều rộng tần số đến 0.00～10.00Hz 2.50Hz ○
F7.06 Phát hiện giá trị tần số 1 (FDT1 level) 0.00～550.0Hz 5.00Hz ○
F7.07 Phát hiện độ trễ tần số 1 (FDT1-lag) 0.00～10.00Hz 1.00Hz ○
F7.08 Phát hiện giá trị tần số 2 (FDT2 level) 0.00～550.0Hz 25.00Hz ○
F7.09 Phát hiện độ trễ tần số 2 (FDT2-lag) 0.00～10.00Hz 1.00Hz ○
F7.10 Phát hiện tần số tăng 0.00～550.0Hz 50.00Hz ○
F7.11 Phát hiện tần số giảm 0.00～550.0Hz 0.00Hz ○
F7.12 Tham khảo phát hiện moment xoắn 0.0～200.0% 100.00% ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F7.13 Đặt trước giá trị số lượng đến 0～9999 0 ○
F7.14 Đặt trước giá trị thời gian đến 0.0～6553.0s 0.0s ○
F7.15 Để dành
F7.16 Cổng AI1 so sánh ngưỡng 1 0.00～10.00v 0.00v ○
F7.17 Cổng AI1 so sánh ngưỡng 2 0.00～10.00v 0.00v ○
F7.18 Tín hiệu tương tự so sánh lỗi trễ 0.00～3.00v 0.20v ○
F7.19 Lựa chọn đầu ra AO1③

Định nghĩa hàm AO②

 0: NULL

1:Chạy tần số (0~ tần số tối đa)

2:Cài đặt tần số (0~ tần số tối đa)

3: Dòng điện ngõ ra(0～2 lần dòng định mức của biến tần)

4: Điện thế ngõ ra (0～Điện thế tối đa)

5: Cài đặt PID (0～10V)

6: Phản hồi PID (0～10V)

7: Tín hiệu hiệu chỉnh (5V)

8: Mô-men xoắn đầu ra (0 ～ 2 lần của mô-men xoắn định mức của động cơ)
9: Công suất đầu ra (0 ～ 2 lần công suất định mức của biến tần)
10: Điện áp bus (0 ~ 1000V)
11:Cổng AI1 (0 ～ 10V)
12: Cổng AI2 (0 ～ 10V / 4 ～ 20mA )
13: Tần số xung
14: Cài đặt giao tiếp Mobus

 1 ○
F7.20 Lựa chọn đầu ra AO2 ③ 0 ○
F7.21



 Lựa chọn đầu ra DO③

Định nghĩa hàm Y1②



 0



 ○


F7.22 Lựa chọn dải đầu ra AO1③

Lựa chọn dải đầu ra AO

 0: 0～10V/0～20mA

1: 2～10V/4～20mA

 0 ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
②
F7.23 Lựa chọn dải đầu ra AO2③ 0: 0～10V/0～20mA

1: 2～10V/4～20mA

 0 ○
F7.24 Độ lợi của AO1③

Độ lợi của AO②

 1～300% 100% ○
F7.25 Độ lợi của AO2③ 1～300% 100% ○
F7.26 Tần số xung ngõ ra tối đa của DO ③

Tần số xung nghõ ra tối đa của Y1 ②

 Tần số xung tối thiểu của Y1～

50.00kHz

 50.00kHz ○
F7.27 Tần số xung ngõ ra tối thiểu của DO ③ Tần số xung ngõ ra tối thiểu của Y1 ② 0.00～Tần số xung tối đa của Y1 0.00kHz ○
F7.28 Thời gian trễ bắt đầu bơm phụ trợ 0～9999s 0 ○
F7.29 Thời gian trễ dừng bơm phụ trợ 0～9999s 0 ○
F7.30 Đầu ra tối đa của DO

③

Đầu ra tối đa của Y1

②

 0: 50.00KHz     1: 500.0Hz 0 ×
F7.31 Lựa chọn tín hiệu chạy jog FDT/RUN 0: Không bao gồm tín hiệu chạy jog

1: Gồm tín hiệu chạy jog

 0 ×
F7.32 Cài đặt thời gian chạy đến   0~65530Mins 0 ○
F7.33 Lựa chọn dừng thời gian chạy đến 0: Không dừng

1: Dừng

 0 ○

Group F8: Tham số PID

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F8.00 Lựa chọn cài đặt PID 0: cài đặt tín hiệu số PID（F8.02）

1: Cổng AI1

2: Cổng AI2

3: Ngõ vào xung

4: Giao tiếp Mobus nối tiếp

 0 ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F8.01 Lựa chọn phản hồi PID 0: Cổng AI1

1: Cổng AI2

2: Ngõ vào xung

3: Giao tiếp Mobus nối tiếp

4: AI1-AI2

5: AI1+AI2

6: MAX(AI1, AI2)

7: MIN(AI1, AI2)

 1 ○
F8.02 Cài đặt kỹ thuật số tín hiệu tương tự PID 0.0～999.9 50 ○
F8.03 Khoảng đo tín hiệu tương tự vòng kín 1.0～999.9 100 ○
F8.04 Hướng hoạt động PID 0: Dương

1: Âm

 0 ○
F8.05 Độ lợi tỷ lệ thuận PID 1 0.1～9.9 1 ○
F8.06 Thời gian tích phân PID 1 0.00～100.0s 10.00s ○
F8.07 Thời gian vi phân PID 1 0.00～1.00s 0.00s ○
F8.08 Độ lợi tỷ lệ thuận PID 2 0.1～9.9 1 ○
F8.09 Thời gian tích phân PID 2 0.00～100.0s 10.00s ○
F8.10 Thời gian vi phân PID 2 0.00～1.00s 0.00s ○
F8.11 Chuyển thông số PID 0: Không chuyển, dùng nhóm thông số đầu tiên

 1: Chuyển theo thiết bị đầu cuối

 2: Tự chuyển theo độ lệch

 0 ○
F8.12 Chuyển đổi thông số PID theo độ lệch 1 0.0～999.9 20 ○
F8.13 Chuyển đổi thông số PID theo độ lệch 2 0.0～999.9 80 ○
F8.14 Hằng số thời gian trễ PID 0.00～100.0s 0.00s ○
F8.15 Giới hạn độ lệch 0.0～999.9 0.2 ○
F8.16 Giới hạn dương ngõ ra PID 0.00～550.0Hz 50.00Hz ○
F8.17 Giới hạn âm ngõ ra PID 0.00～550.0Hz 0.00Hz ○
F8.18 Tần số đặt trước PID 0.00～550.0Hz 0.00Hz ×
F8.19 Thời gian giữ tần số đặt trước PID 0.0～3600s 0.0s ×
F8.20 Bật chế độ ngủ đông 0: Tắt

1: Bật

 0 ×
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F8.21 Thời gian trễ cho ngủ đông 0～2000s 120s ○
F8.22 Ngưỡng ngủ động 0.00～550.0Hz 20.00Hz ○
F8.23 Ngưỡng đánh thức 0.0~100.0% (liên quan tới các giá trị đặt trước) 80.00% ○
F8.24 Khoảng dò phản hồi ngoại tuyến PID 0.0~100.0% (liên quan tới khoản đo phản hồi,

0.0% không dò)

 0.0% ○
F8.25 Thời gian dò phản hồi trực tuyến PID 0.0~50.0s 2.0s ○
F8.26 Tần số tối thiểu dò phản hồi ngoại tuyến PID 0.00~50.00Hz 10.00Hz ○

Group F9: Tốc độ đa bước và PLC

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F9.00 Tốc độ đa bước

Tần số 1

 0.00～Tần số tối đa 5.00 Hz ○
F9.01 Tần số 2 10.00 Hz ○
F9.02 Tần số 3 15.00 Hz ○
F9.03 Tần số 4 20.00 Hz ○
F9.04 Tần số 5 30.00 Hz ○
F9.05 Tần số 6 40.00 Hz ○
F9.06 Tần số 7 50.00 Hz ○
F9.07 Chế độ chạy PLC 0: Chạy một vòng

1: Chạy một vòng và giữ giá trị cuối cùng

2: Chạy vòng lặp liên tiếp

 2 ×
F9.08 Chế độ khởi động lại PLC sau tác động 0: Khởi động từ bước đầu

1: Tiếp tục từ bước mà biến tần bị tác động

 0 ×
F9.09 Ghi nhớ tình trạng PLC hoặc không khi bị sập nguồn 0: Không

1: Lưu

 0 ×
F9.10 Đơn vị thời gian cho chế độ đa bước 0: Giây

1: Phút

 0 ×
F9.11 Thời gian bước 1 PLC (T1) 0.1～3600 20 ○
F9.12 Thời gian bước 2 PLC (T2) 0.0～3600 20 ○
F9.13 Thời gian bước 3 PLC (T3) 0.0～3600 20 ○
F9.14 Thời gian bước 4 PLC (T4) 0.0～3600 20 ○
F9.15 Thời gian bước 5 PLC (T5) 0.0～3600 20 ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
F9.16 Thời gian bước 6 PLC (T6) 0.0～3600 20 ○
F9.17 Thời gian bước 7 PLC (T7) 0.1～3600 20 ○
F9.18 Cài đặt lập trình chạy bước 1 1 F/r ～ 4 F/r 1F ○
F9.19 Cài đặt lập trình chạy bước 2 1 F/r ～ 4 F/r 1F ○
F9.20 Cài đặt lập trình chạy bước 3 1 F/r ～ 4 F/r 1F ○
F9.21 Cài đặt lập trình chạy bước 4 1 F/r ～ 4 F/r 1F ○
F9.22 Cài đặt lập trình chạy bươc 5 1 F/r ～ 4 F/r 1F ○
F9.23 Cài đặt lập trình chạy bươc 6 1 F/r ～ 4 F/r 1F ○
F9.24 Cài đặt lập trình chạy bước 7 1 F/r ～ 4 F/r 1F ○
F9.25 Bước đang chạy hiện tại 1～7 0 *
F9.26 Thời gian chạy bước hiện tại 0.0～3600 0 *
F9.27 Tần số đa bước

Tần số 8

 0.00～Tần số tối đa 50.00 Hz ○
F9.28 Tần số 9 50.00 Hz ○
F9.29 Tần số 10 50.00 Hz ○
F9.30 Tần số 11 50.00 Hz ○
F9.31 Tần số 12 50.00 Hz ○
F9.32 Tần số 13 50.00 Hz ○
F9.33 Tần số 14 50.00 Hz ○
F9.34 Tần số 15 50.00 Hz ○
F9.35 Lựa chọn tần số 1 PLC đa bước 0:Cài đặt kỹ thuật số đa bước

1: Cổng AI1  2: Cổng AI2

3: Núm chiết áp

4: Ngõ vào xung

 0 ○
F9.36 Lựa chọn tần số 7 PLC đa bước 0 ○

Group FA: Tần số rung

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
FA.00 Độ lớn rung động 0.0~50.0% 0.00% ○
FA.01 Tần số biến động 0.0~50.0%(to FA.00) 0.00% ○
FA.02 Thời gian biến động 5～50ms 5ms ○
FA.03 Thời gian tăng tần số rung 0.1～999.9s 5.0s ○
FA.04 Thời gian giảm tần số rung 0.1～999.9s 5.0s ○
FA.05 Chế độ biên độ 0: Liên hệ với tần số trung tâm

1: Liên hệ với tần số tối đa

 0 ○

Group FC: Thông số bảo vệ và báo lỗi

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
FC.00 Chế độ bảo vệ động cơ khi quá tải 0: Tắt

1:Động cơ thông thường(có bù cho tốc độ chậm)

2: Động cơ đa tần số(không bù tốc độ chậm)

 1 ×
FC.01 Giá trị bảo vệ đo nhiệt điện 20～110% 100% ○
FC.02 Mức độ phát hiện báo trước khi quá tải 30.0～200.0% 160% ×
FC.03 Thời gian phát hiện báo trước quá tải 0.0～80.0s 60.0s ×
FC.04 Giới hạn độ lớn hiện tại 0:Không hợp lệ 2 ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
1: Tăng/giảm tốc hợp lệ;

Tốc độ ổn định không hợp lệ

2: Luôn luôn hợp lệ
FC.05 Mức độ giới hạn độ lớn dòng điện Loại G：80.0～200.0%

Loại P：60.0～150.0%

 G: 160.0%

P: 120.0%

 ○
FC.06 Chức năng phân nhánh điện thế quá tải 0: Không hợp lệ

(Khuyên dùng nếu có điện trở xả)

1:Hợp lệ cho tăng/giảm tốc

2:Luôn luôn hợp lệ

 1 ×
FC.07 Điểm quá tải điện thế để tạm dừng tăng/giảm tốc 110.0～150.0%(Điện thế của bus) 380V: 140% ×
220V: 120%
FC.08 Phát hiện ngõ vào mất pha 1～100%(100% tương ứng với 800V) 20% ×
FC.09 Thời gian trễ phát hiện ngõ vào mất pha 2～255s 10s ×
FC.10 Phát hiện ngõ ra mất pha 0: Không hợp lệ

1: Hợp lệ

 1 ○
FC.11 Phát hiện lỗi thiết bị đầu cuối đóng 0: Không hợp lệ

1: Hợp lệ

 1 ○
FC.12 Lỗi số lần tự khởi động lại 0～10,“0” nghĩa là tự động khởi động lại đã tắt. Chỉ có 3 lỗi có hàm tự khởi động lại 0 ×
FC.13 Khoảng thời gian lỗi tự động khởi động lại 0.1～20.0s 5.0s ×
FC.14 Cách sửa lỗi kém áp 0: Không sửa

1: Tự động khởi động lại khi nguồn khôi phục

2: Tự động chạy khi nguồn khôi phục (khoảng thời gian tự động chạy là F1.16)

 0 ○
FC.15 Giới hạn dòng điện nhanh   50.0%~100.0% (100%

Nghĩa là chức năng này đã tắt.)

 80% ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
FC.16 Thời gian giới hạn dòng điện nhanh 0.01~1.00s 0.10s ○
FC.17 Tần số giữ quá tải điện thế 0.00~10.00Hz 0.00Hz ○
FC.18 Chế độ giữ quá tải điện thế 0：M1

1：M2

3：M3

 0 ○
FC.19 Cảnh báo hoặc tắt driver khi quá tải hoặc sập nguồn 0: Chỉ cảnh báo

 1: Tắt driver

 0 ○

Group Fd: Các thông số giao tiếp

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
Fd.00 Giao tiếp modbus RS485 0: RS485 tắt

1: RS485 bật

 0 ○
Fd.01 Địa chỉ local 1～247 1 ○
Fd.02 Tốc độ baud 0: 1200BPS

2: 4800BPS

 1: 2400BPS

3: 9600BPS

 3 ○
4:

19200BPS

 5: 38400BPS
Fd.03 Bit rào chắn 0: Bit chắn chẵn

1: Bit chắn lẻ

2: Không chắn

 0 ○
Fd.04 Quá thời gian giao tiếp Khoảng: 0.0～100.0s

0: Không phát hiện quá giờ

Các số khác: phát hiện quá giờ

 0.0s ○
Fd.05 Độ trễ phản hồi 0～500ms 5ms ○
Fd.06 Hiệu suất điều chỉnh tần số giao tiếp 0.0~200.0% 100.00% ○
Fd.07 Chế độ phát hiện can thiệp giao tiếp 0: Khoảng thời gian giữa 2 gói nhận được.

1: Khoảng thời gian của 0005H (địa chỉ ghi dữ liệu)

 0 ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi Thông số
Fd.08 Phản hồi hoặc không khi đang ghi vào điều chỉnh giao tiếp 0:Y(có phản hồi)

1:N(không)

 0  ○
Fd.09 Lưu điều chỉnh giao tiếp hoặc không khi tắt nguồn 0:N(khônglưu)

1：Y(lưu)

 0 ○

Group FE: Tương tác và hiển thị của bảng điều khiển

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
FE.00 Hiển thị thông số 0: Bảng hiện thị 3-tầng thông thường

1: Chỉ hiện thị các thông số điều chỉnh được

 0 ○
FE.01 Lựa chọn tính năng cho bàn phím MFK 0: Không kích hoạt MFK

1: Chạy jog

2: Chuyển đổi FWD/REV

3: Xóa Lên/xuống

4: Chuyển lệnh chạy

(thiết bị đầu cuối hoặc giao tiếp)

7: RUN cho FWD, MFK cho REV,

STOP cho STOP

 0 ○
FE.02 Chức năng phím STOP 0: Chỉ hợp lệ trong chế độ bàn phím điều khiển

1: Hợp lệ trong trạng thái dừng của chế độ điều khiển thiết bị đầu cuối/giao tiếp

2: Hợp lệ trong trạng thái dừng của chế độ điều khiển thiết bị đầu cuối/giao tiếp

3: Hợp lệ trong cả 2 trạng thái dừng và trạng thái lỗi của chế độ điều khiển thiết bị đầu cuối/giao tiếp

 2 ○
FE.03 Tần số chạy(Hz)

(trước bù đắp)

 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 2 ○
FE.04 Tần số chạy(Hz) (sau bù đắp) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

 0 ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
3: Hiển thị khi chạy và dừng
FE.05 Tần số tham khảo (Hz nháy đèn) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 1 ○
FE.06 Dòng điện ngõ ra (A) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 2 ○
FE.07 Điện thế bus (V) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 3 ○
FE.08 Điện thế ngõ ra (V) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○
FE.09 Moment xoắn ngõ ra (%) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○
FE.10 Moment xoắn tham khảo (% nháy đèn) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○
FE.11 Tốc độ quay (r/min) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○
FE.12 Tốc độ quay tham khảo (r/min nháy đèn) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○
FE.13 Công suất ngõ ra (kW) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
FE.14 Cổng AI1 (V) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○
FE.15 Cổng AI2 (V) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○
FE.16 Phản hồi tín hiệu tương tự PID 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○
FE.17 Cài đặt tín hiệu tương tự PID 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○
FE.18 Tình trạng thiết bị đầu cuối (không có đơn vị) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○
FE.19 Chiều dài thực tế 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○
FE.20 Chiều dài tham khảo 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○
FE.21 Tốc độ tuyến tính (m/s) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○
FE.22 Giá trị đếm bên ngoài (không có đơn vị) 0: Không hiển thị

1: Hiển thị khi dừng

2: Hiển thị khi chạy

3: Hiển thị khi chạy và dừng

 0 ○

Group FF: Hồ sơ lịch sử chạy

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
FF.00 Loại của lỗi mới nhất 0: NULL

1: Bus Uu1 điện áp non

2: Gia tốc OC1 quá tải dòng

3: Giảm tốc OC2 quá tải dòng

4: Tốc độ cố định OC3 quá tải dòng

5: Gia tốc Ou1 quá tải điện thế

6: Giarm tốc Ou2 quá tải điện thế

7: Tốc độ ổn định Ou3 quá tải điện

8: GF lỗi nối đất

9: SC tải ngắn mạch

10: OH1 Bộ tản nhiệt quá nhiệt

11: OL1 Động cơ quá tải

12: OL2 Biến tần quá tải

13: EF0 Lỗi giao tiếp

14: EF1 Lỗi thiết bị đầu cuối ngoài

15: SP1 lỗi pha đầu thất bại hoặc không cân bằng

16: SPO lỗi pha đầu ra thất bại hoặc không cân bằng

17: EEP lỗi EEPROM

18: CCF lỗi không thể thành lập chuyển tiếp giữa bàn phím tới biến tần

19: bCE lỗi đơn vị phanh

20: PCE lỗi sao chép thông số

21: IDE lỗi dò dòng điện Hall

22: ECE lỗi PG

23: LC lỗi dòng điện nhanh

24: EF2 lỗi thiết bị đầu cuối đóng

25: PIDE: phản hồi PID ngoại tuyến

 NULL *
FF.01 Tần số ngõ ra tại lỗi mới nhất 0～giới hạn tần số trên 0.00Hz *
FF.02 Tần số tham khảo tại lỗi mới nhất 0～giới hạn tần số trên 0.00Hz *
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
FF.03 Dòng điện ngõ ra tại lỗi mới nhất 0～2 lần dòng điện định mức biến tần 0.0A *
FF.04 Tần số điện thế của bus tại lỗi mới nhất 0～1000V 0V *
FF.05 Trạng thái đang chạy tại lỗi mới nhất 0: StP Dừng

1: Acc Gia tốc

2: dEc Giảm tốc

3: con Tốc độ ổn định

 0 *
FF.06 Lịch sử lỗi 1 (mới nhất) Tương tự FF.00 NULL *
FF.07 Lịch sử lỗi 2 Tương tự FF.00 NULL *
FF.08 Tổng thời gian bật nguồn 0～65530h 0h *
FF.09 Tổng thời gian chạy 0～65530h 0h *
FF.10 Để dành Để dành Reserved –
FF.11 Số phiên bản phần mềm của bảng điều khiển 1.00~10.00 1 –
FF.12 Số phiên bản không tiêu chuẩn của phần mềm 0~255 0 –
FF.13 Nhiệt độ tản nhiệt -30.0～120.0°C –
FF.14 Dòng phấn khích -200.0~200.0%  *
FF.15 Dòng điện moment xoắn -200.0~200.0%  *
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
FF.00 Loại của lỗi mới nhất 0: NULL

1: Bus Uu1 điện áp non

2: Gia tốc OC1 quá tải dòng

3: Giảm tốc OC2 quá tải dòng

4: Tốc độ cố định OC3 quá tải dòng

5: Gia tốc Ou1 quá tải điện thế

6: Giarm tốc Ou2 quá tải điện thế

7: Tốc độ ổn định Ou3 quá tải điện

8: GF lỗi nối đất

9: SC tải ngắn mạch

10: OH1 Bộ tản nhiệt quá nhiệt

11: OL1 Động cơ quá tải

12: OL2 Biến tần quá tải

13: EF0 Lỗi giao tiếp

14: EF1 Lỗi thiết bị đầu cuối ngoài

15: SP1 lỗi pha đầu thất bại hoặc không cân bằng

16: SPO lỗi pha đầu ra thất bại hoặc không cân bằng

17: EEP lỗi EEPROM

18: CCF lỗi không thể thành lập chuyển tiếp giữa bàn phím tới biến tần

19: bCE lỗi đơn vị phanh

20: PCE lỗi sao chép thông số

21: IDE lỗi dò dòng điện Hall

22: ECE lỗi PG

23: LC lỗi dòng điện nhanh

24: EF2 lỗi thiết bị đầu cuối đóng

25: PIDE: phản hồi PID ngoại tuyến

 NULL *
FF.01 Tần số ngõ ra tại lỗi mới nhất 0～giới hạn tần số trên 0.00Hz *
FF.02 Tần số tham khảo tại lỗi mới nhất 0～giới hạn tần số trên 0.00Hz *
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
FF.03 Dòng điện ngõ ra tại lỗi mới nhất 0～2 lần dòng điện định mức biến tần 0.0A *
FF.04 Tần số điện thế của bus tại lỗi mới nhất 0～1000V 0V *
FF.05 Trạng thái đang chạy tại lỗi mới nhất 0: StP Dừng

1: Acc Gia tốc

2: dEc Giảm tốc

3: con Tốc độ ổn định

 0 *
FF.06 Lịch sử lỗi 1 (mới nhất) Tương tự FF.00 NULL *
FF.07 Lịch sử lỗi 2 Tương tự FF.00 NULL *
FF.08 Tổng thời gian bật nguồn 0～65530h 0h *
FF.09 Tổng thời gian chạy 0～65530h 0h *
FF.10 Để dành Để dành Reserved –
FF.11 Số phiên bản phần mềm của bảng điều khiển 1.00~10.00 1 –
FF.12 Số phiên bản không tiêu chuẩn của phần mềm 0~255 0 –
FF.13 Nhiệt độ tản nhiệt -30.0～120.0°C –
FF.14 Dòng phấn khích -200.0~200.0%  *
FF.15 Dòng điện moment xoắn -200.0~200.0%  *

Group FP Thông số bảo vệ

Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
FP.00 Mật khẩu người dùng 0: Không mật khẩu

Số khác : dùng mật khẩu bảo vệ

 0 ○
FP.01 Bảo vệ các thông số thêm vào 0: Tất cả các thông số được phép điều chỉnh

1: Chỉ hàm FP.01 và FP.03 được phép điều chỉnh

2: Tất cả các thông số đều không được phép đọc

 0 ○
Thông số Mô tả Khoảng giá trị cài đặt Mặc định Khả năng thay đổi
FP.02 Thông số khởi đầu 0: Không hoạt động

1: Xóa lịch sử lỗi khi FP.02 được cài ‘1’, hồ sơ lỗi của FF.00~FF.07 sẽ bị xóa

2: Phục hồi lại mặc định

 0 ×
FP.03 Sao chép thông số 0: Không hành động

1: Tải xuống các thông số

2: Tải lên các thông số (trừ các thông số của động cơ)

3: Tải lên các thông số(bao gồm động cơ)

 0 ×
FP.04 Bảo vệ tải lên thông số 0: Bật

1: Tắt

 0 ×
FP.05 Chọn mẫu 0: Mẫu G 1: Mẫu P 0 ×
FP.07 Dự phòng các thông số người dùng 0: Không hợp lệ 1: Hợp lệ 0 ×
FP.08 Phục hồi thông số người dùng 0: Không hợp lệ 1: Hợp lệ 0 ×

8.Thông tin các sự cố và cách khắc phục

Một khi phát hiện sự cố,biến tần NE200&300 sẽ lặp tức khóa ngõ ra PWM và bước vào trạng thái bảo vệ khi có sự cố;trong khi đó nút ‘TRIP’ trên bàn phím sẽ sáng đèn và con led sẽ hiển thị mã sự cố.Tại thời điểm này người sử dụng phải xác định được nguyên nhân gây ra và cách khắc phục sự cố theo phương pháp đề nghị ở bảng dưới, nếu cách khắc phục không hiệu quả vui lòng liên hệ đại lý bán hàng ngay lặp tức. Mã sự cố và các giải pháp tương ứng được nêu ở bảng 8.1 bên dưới
Note: Mã sự cố có dấu”③” biểu thị sự cố này chỉ xảy ra ở biến tần NE300
Table 8-1 Chuẩn đoán sự cố và giải pháp

Mã sự cố Loại sự cố Nguyên nhân Giải pháp
Uu1 Bus bị hụt áp trong quá trình chạy 1.Điện áp lưới điện yếu 1. Kiểm tra nguồn điện đầu vào
OC1 Quá tải dòng trong quá trình tăng tốc 1.           Thời gian gia tốc quá ngắn

2.           Điện áp lưới điện yếu

3.           Công suất định mức của biến tần quá thấp

 1.           Tăng thời gian gia tốc

2.           Kiểm tra nguồn điện đầu vào.

3.           Chọn biến tần có công suất cao hơn
OC2 Quá tải dòng trong quá trình giảm tốc 1.           Thời gian giảm tốc quá ngắn

2.           Quán tính tải lớn

3.           Công suất định mức của biến tần quá thấp

 1.           Tăng thời gian giảm tốc

2.           Gắn thêm phanh phù hợp

3.           Chọn biến tần có công suất cao hơn
OC3 Quá tải dòng khi  chạy tốc độ ổn định 1 .Biến đổi tải khác thường

2.   Điện áp lưới điện thấp

3.   Công suất định mức biến tần quá nhỏ

 1.           Kiểm tra tải

2.           Kiểm tra nguồn điện đầu vào

3.           Chọn biến tần có công suất cao hơn
4.Bộ giải mã bị tắt đột ngột trong quá trình điều khiển vecto vòng lặp kính 4. Kiểm tra bộ giải mã và cách nối dây
Mã sự cố Loại sự cố Nguyên nhân Giải pháp
Ou1 Quá tải điện thế trong quá trình gia tốc 1.Thời gian gia tốc quá  ngắn

2.Bất thường ở nguồn

 1.           Tăng thời gian gia tốc

2.           Kiểm tra nguồn điện đầu vào
Ou2 Quá tải điện thế trong quá trình giảm tốc 1.Thời gian giảm tốc quá ngắn

2.Quán tính tải lớn

 1.           Tăng thời gian giảm tốc

2.           Gắn thêm phanh phù hợp
Ou3 Quá tải điện thế khi chạy tốc độ ổn định 1. Bất thường ở nguồn

2.Quán tính tải lớn

 1.           Tăng thời gian giảm tốc

2.           Gắn thêm phanh phù hợp
GF③ Lỗi nối đất 1.Một pha đầu ra gặp vấn đề ngắn mạch. 1.           Kiểm tra cách nhiệt của động cơ điện có đang yếu đi không

2.           Kiểm tra dây nối giữ bộ chuyển tần số và động cơ điện có bị hỏng không
SC Tải ngắn mạch 1. Dây nối giữa biến tần và động cơ bị pha tới phá ngắn mạch

2.Mô-dun đảo ngược IGBT bị hỏng

 1.           Kiểm tra lõi của động cơ điện có bị ngắn mạch không

2.           Liên hệ nhà sản xuất
OH1 Tản nhiệt bị quá nhiệt 1. Nhiệt độ môi trường cao

2. Quạt bị hỏng

 1. Hạ nhiệt độ môi trường.

 2. Thay quạt mới
3. Ống dẫn khí của quạt bị chắn 3. Vệ sinh ống dẫn khí.
OL1 Quá tải động cơ 1.           Bất thường ở nguồn

2.           Dòng điện định mức động bị điều chỉnh sai

 1.           Kiểm tra nguồn điện  đầu vào

2.           Kiểm tra dòng điện định mức động cơ đã chỉnh đúng hay ch.
Mã sự cố Loại sự cố Nguyên nhân Giải pháp
CCF Bàn phím và bảng điều khiển giao tiếp bị gián đoạn 1.Cái nối bàn phím và bảng điều khiển bị hỏng 1. Kiểm tra kết nối giữa bàn phím và bảng điều khiển
bCE Lỗi phanh 1.Dây hoặc ống phanh bị hỏng

2.Điện trở xả quá thấp

 1.           Kiểm tra dây và ống phanh

2.           Chọn điện trở xả phù hợp.
PCE Lỗi sao chép thông số 1.Các nối bàn phím và bảng điều khiển quá dài dẫn đến gián đoạn dữ liệu truyền.  1. Làm ngắn dây nối bàn phím và bảng điều khiển tránh gián đoạn truyền dữ liệu
2.Các thông số tải xuống không phù hợp với thông số của biến tần 2. Trước khi tải xuống, đảm bảo các thông số phù hợp với biến tần
IDE Lỗi phát hiện dòng điện Hall 1.Cảm biến dòng hall bị hỏng. 1. Liên hệ nhà cung cấp
ECE③ Lỗi bộ giải mã 1.           Dây tín hiệu của bộ giải mã bị đấu ngược

2.           Dây tín hiệu của bộ giải mã bị hỏng.

3.           Bộ giải mã bị hỏng

 1.           Kiểm tra dây tín hiệu của bộ giải mã được nối đúng chưa

2.           Kiểm tra dây tín hiệu của bộ giải mã có bị hư hỏng không.

3.           Đổi bộ giải mã.
4. Bộ giải mã 2 chiều phát hiện hướng động cơ không phù hợp với hướng biến tần 4. Đổi hướng bộ giải mã  (hàm F3.16) hoặc thay đổi hướng nối dây động cơ.
Mã sự cố Loại sự cố Nguyên nhân Giải pháp
.
LC Lỗi giới hạn dòng điện nhanh 1.Tải quá lớn hoặc động cơ bị chặn để ngăn ra

 2. Công suất biến tần quá nhỏ

 3. Mạch của ngõ ra biến tần bị nối đất hoặc ngắn mạch

 1.           Giảm tải và kiểm tra tình trạng các bộ phận của động cơ

2.           Chọn biến tần có công suất cao

3.           Sửa các thiết bị ngoại vị lỗi
EF2 Lỗi thiết bị đầu cuối đóng 1.Cổng FWD hoặc REV đã đóng và có điện. Nhưng biến tần được chỉnh là không khởi động lại sau sự cố mất điện. 1.           Ngắt kết nối cổng FWD và REV sau đó bật nguồn cho biến tần.

2.           Tắt hàm báo lỗi cho lỗi thiết bị đầu cuối đóng (hàm FC.11=0)
PIDE Lỗi phản hồi PID 1. Phản hồi PID ngoại tuyến 1. Kiểm tra đường dây phản hồi PID

2. Tắt dò phản hồi PID (F8.24=0.0%)

3. Tăng thời gian dò phản hồi PID ngoại tuyến (hàm F8.25)
OLP2 Lỗi cảnh báo trước quá tải 1.Tần số dòng điện ngõ ra của biến tần cao hơn mức cảnh bảo trước cài đặt  1. Tắt chức năng cảnh báo trước (hàm FC.19=0)

2. Tăng giá trị ngưỡng cảnh báo trước (hàm FC.02)

3. Tăng thời gian phát hiện cảnh báo trước (hàm FC.03)

Bảng giới hạn các chất nguy hiểm cho thiết bị điện và điện tử

Part Name



 Hazardous substances
Lead

(Pb)



 Mercury

(Hg)



 Cadmium (Cd)



 Hexavalent

Chromium

(Cr +6)



 Polybrominated biphenyls

(PBB)



 Polybrominated diphenyl ethers

(PBDE)


Electronics assembly



 X 0 0 0 0 0
Housing assembly



 0 0 0 0 0 0
Keypad Battery



 0 0 0 0 0 0

Bảng này phù hợp với quy định của SJ/T11364
O: Cho biết rằng chất nguy hiểm nói trên trong tất cả các vật liệu đồng nhất cho bộ phận này nằm dưới yêu cầu giới hạn của GB/T 26572

X: Cho biết rằng chất nguy hiểm nói trên có trong ít nhất một trong các vật liệu đồng nhất được sử dụng cho bộ phận này vượt quá yêu cầu giới hạn của GB/T 26572.

ỨNG DỤNG

Bơm, Thông gió & Nén

  • Cải thiện hiệu quả năng lượng trong thời kỳ nhu cầu thấp.
  • Các chức năng PLC & PID trên bo mạch giúp điều khiển nâng cao dễ dàng và hiệu quả mà không cần bộ điều khiển bên ngoài.
  • Bỏ qua tần số cho phép người dùng dễ dàng tránh tần số cộng hưởng của thiết bị, giảm mức độ rung cao

Vận chuyển

  • Cấu hình tăng/giảm tốc S-ramp giúp chuyển đổi tốc độ mượt mà giảm thiểu hiện tượng giật máy
  • Khả năng quá tải lên tới 180% để tăng độ ổn định
  • Tránh hao mòn sớm của thiết bị

Chế biến (Máy trộn, Máy nhào, Máy nghiền, Máy khuấy, Máy ly tâm, Máy đùn)

  • Dễ dàng tích hợp với PLC bên ngoài hoặc các hệ thống quản lý khác thông qua các tùy chọn kết nối mạng mạnh mẽ
  • Lớp phủ phù hợp để tăng cường bảo vệ môi trường
  • Khả năng quá tải lên đến 180%
  • Điều khiển động cơ ổn định cao

Sản phẩm tương tự

Biến Tần - Servo - Khởi Động Mềm

Biến tần đa năng C200 & C300

Liên hệ để báo giá

Biến Tần - Servo - Khởi Động Mềm

Biến tần Commander S

Liên hệ để báo giá
DIGITAX SF SERVO PACKAGEDIGITAX SF SERVO PACKAGE

Biến Tần - Servo - Khởi Động Mềm

DIGITAX SF SERVO PACKAGE

Liên hệ để báo giá

Biến Tần - Servo - Khởi Động Mềm

Biến tần đa năng AC/Servo Unidrive M700

Liên hệ để báo giá
Số điện thoại
