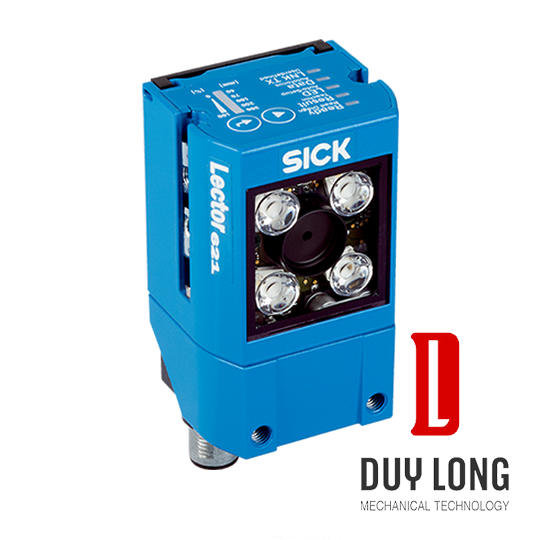

Camera thị giác máy 2D đọc mã dựa trên hình ảnh cho hệ thống Lector62x mã V2D621D-2MSFBB5

Liên hệ để báo giá

Dòng sản phẩm: Lector62x
Mã / thẻ dữ liệu: mã 1D, mã xếp chồng, mã 2D, mã được đánh dấu trực tiếp, văn bản thuần túy
Ứng dụng kho lạnh: không
Độ phân giải cảm biến: 1,280 px x 1,024 px
Tiêu điểm quang học: dạy lấy nét tự động
Đèn chiếu sáng bên trong: đỏ ,xanh
Ống kính: tích hợp, 9,6 mm

Danh mục: 2D Machine Vision, Machine Vision, Sản phẩm mới

Tính năng của camera thị giác máy 2D đọc mã dựa trên hình ảnh cho hệ thống Lector62x mã V2D621D-2MSFBB5:

Lấy nét quang học	Dạy lấy nét tự động
Cảm biến	Ma trận cảm biến CMOS, chỉ số thang độ xám
Độ phân giải cảm biến	1.280 px x 1.024 px
Nguồn sáng – Chiếu sáng bên trong – Chiếu sáng bên trong – Điểm phản hồi – Hỗ trợ điều chỉnh	LED, có thể nhìn thấy, màu đỏ, 617 nm, ± 15 nm LED, có thể nhìn thấy, màu xanh dương, 470 nm, ± 15 nm LED, có thể nhìn thấy, màu xanh lá cây, 525 nm, ± 15 nm Laser, có thể nhìn thấy, màu xanh dương, 630 nm … 680 nm
Lớp LED	1 (IEC 62471: 2006-07, EN 62471: 2008-09)
Lớp laze	1, tuân thủ 21 CFR 1040.10 ngoại trừ sự phù hợp theo “Thông báo Laser số 50” từ ngày 24 tháng 6 năm 2007 (IEC 60825-1: 2014, EN 60825-1: 2014)
Tần số quét	50 Hz
Độ phân giải mã	≥ 0.05 mm *(1)*
Khoảng cách đọc	70 mm … 1,500 mm (1) ( 2)
Ống kính Tiêu cự	9.6 mm

(1) Để biết chi tiết, hãy đọc sơ đồ trường
(2) Hợp lệ cho các mã Ma trận dữ liệu, PDF417 và 1D với chất lượng in tốt

Cơ khí / điện tử của camera thị giác máy 2D đọc mã dựa trên hình ảnh cho hệ thống Lector62x mã V2D621D-2MSFBB5:

Kiểu kết nối	1 x M12, đầu nối nam 17 chân 1 x M12, đầu nối Ethernet 4 chân cái Đầu nối plug-in tròn
Cung cấp hiệu điện thế	12 V DC … 24 V DC, ± 20%
Tiêu thụ năng lượng	Typ. 4 W
Vỏ bọc	Nhôm đúc
Màu sắc vỏ bọc	Màu xanh lam nhạt (RAL 5012)
Chí số bảo vệ	IP65 (EN 60529, EN 60529 / A2)
Lớp bảo vệ	III
An toàn điện	EN 62368
Trọng lượng	170g
Kích thước (Dài x Rộng x Cao)	71 mm x 43 mm x 35.6 mm (1)
MTBF	75,000 h

(1) Đầu nối xoay dài hơn 17,8 mm

Hiệu suất của camera thị giác máy 2D đọc mã dựa trên hình ảnh cho hệ thống Lector62x mã V2D621D-2MSFBB5:

Các cấu trúc mã có thể đọc được	Mã 1D, mã xếp chồng, mã 2D, mã được đánh dấu trực tiếp, văn bản thuần túy
Các loại mã vạch	GS1-128 / EAN 128, UPC / GTIN / EAN, xen kẽ 2 trong số 5, Pharmacode, GS1 DataBar, Mã 39, Mã 128, Codabar, Mã 32, Mã 93, Mã Plessey, MSI / Plessey, Điện thoại, mã bưu chính
Các loại mã 2D	Ma trận dữ liệu ECC200, Ma trận dữ liệu GS1, PDF417, PDF417 bị cắt ngắn, mã QR, MaxiCode
Tiêu chuẩn chuyên môn mã	Trên cơ sở ISO / IEC 16022, ISO / IEC 15415, ISO / IEC 15416, ISO / IEC 18004
Số lượng mã mỗi khoảng thời gian đọc	1 … 50
Số ký tự trên mỗi khoảng thời gian đọc	500 (đối với chức năng ghép kênh trong hoạt động CAN)
Chuyển đổi thông số tự động	✔

Các phương thức kết nối của camera thị giác máy 2D đọc mã dựa trên hình ảnh cho hệ thống Lector62x mã V2D621D-2MSFBB5:

Ethernet – Chức năng – Tốc độ truyền dữ liệu	✔, TCP / IP Máy chủ, AUX, FTP (truyền hình ảnh) 10/100/1000 Mbit / s
PROFINET – Chức năng – Tốc độ truyền dữ liệu	✔ Cổng đơn PROFINET, Cổng kép PROFINET (tùy chọn thông qua mô-đun kết nối bên ngoài CDF600-2) 10/100 MBit/s
EtherNet / IP ™ – Tốc độ truyền dữ liệu	✔ 10/100/1,000 Mbit/s
EtherCAT^® – Loại tích hợp fieldbus	✔ Tùy chọn bên ngoài fieldbus mô-đun CDF600
Serial – Chức năng – Tốc độ truyền dữ liệu	✔ , RS-232, RS-422 Máy chủ, AUX 0,3 kBaud … 115,2 kBaud, AUX: 57,6 kBaud (RS-232)
CAN – Chức năng – Tốc độ truyền dữ liệu	✔ SICK CAN mạng cảm biến CSN (chính / phụ, bộ ghép kênh / máy chủ) 20 kbit/s … 1 Mbit/s
PROFIBUS DP – Loại tích hợp fieldbus	✔ Tùy chọn bên ngoài fieldbus mô-đun CDF600
Đầu vào kỹ thuật số	4 (“Cảm biến 1”, “Cảm biến 2”, 2 đầu vào thông qua bộ nhớ tham số CMC600 tùy chọn trong CDB650 / CDM420)
Đầu ra kỹ thuật số	6 (CDB650: “Kết quả 1”, “Kết quả 2”, “Kết quả 3”, “Kết quả 4”, 2 đầu ra bên ngoài qua CMC600 hoặc CDM420: “Kết quả 1”, “Kết quả 2”, 2 đầu ra bên ngoài qua CMC600 hoặc cáp với kết thúc mở: “Kết quả 1”, “Kết quả 2”, “Kết quả 3”, “Kết quả 4”)
Đọc xung	Đầu vào kỹ thuật số, không cấp nguồn, giao diện nối tiếp, Ethernet, CAN, xung tự động, chế độ trình bày
Chỉ thị quang học	16 đèn LED (hiển thị trạng thái 5 x, biểu đồ thanh 10 x LED, 1 điểm phản hồi màu xanh lá cây)
Chỉ báo âm thanh	Bíp / còi (có thể tắt, có thể được chỉ định một chức năng để báo hiệu kết quả)
Các yếu tố điều khiển	2 nút (chọn và bắt đầu / dừng chức năng)
Giao diện điều hành	Máy chủ web
Phần mềm cấu hình	SOPAS ET
Thẻ nhớ	Thẻ nhớ Micro SD (thẻ nhớ flash), tùy chọn
Lưu trữ và truy xuất dữ liệu	Lưu trữ hình ảnh và dữ liệu qua thẻ nhớ microSD và FTP bên ngoài
Tần số bộ mã hóa tối đa	300 Hz
Kiểm soát chiếu sáng bên ngoài	Thông qua đầu ra kỹ thuật số (kích hoạt tối đa 24 V)

Dữ liệu môi trường của camera thị giác máy 2D đọc mã dựa trên hình ảnh cho hệ thống Lector62x mã V2D621D-2MSFBB5:

Tương thích điện từ (EMC)	EN 61000-6-2:2005-08 / EN 61000-6-4 (2007-01) + A1 (2011)
Chống rung	EN 60068-2-6:2008-02
Chống va đập	EN 60068-2-27:2009-05
Nhiệt độ môi trường xung quanh	0 °C … +50 °C
Nhiệt độ bảo quản	–20 ° C … +70 ° C
Độ ẩm tương đối cho phép	90%, không ngưng tụ
Miễn dịch ánh sáng xung quanh	2.000 lx, trên mã

Phân loại của camera thị giác máy 2D đọc mã dựa trên hình ảnh cho hệ thống Lector62x mã V2D621D-2MSFBB5:

ECl@ss 5.0	27280103
ECl@ss 5.1.4	27280103
ECl@ss 6.0	27280103
ECl@ss 6.2	27280103
ECl@ss 7.0	27280103
ECl@ss 8.0	27280103
ECl@ss 8.1	27280103
ECl@ss 9.0	27280103
ECl@ss 10.0	27280103
ECl@ss 11.0	27280103
ETIM 5.0	EC002550
ETIM 6.0	EC002550
ETIM 7.0	EC002999
ETIM 8.0	EC002999
UNSPSC 16.0901	43211701

Bản vẽ kỹ thuật

Camera thị giác máy 2D đọc mã dựa trên hình ảnh cho hệ thống Lector62x mã V2D621D-2MSFBB5

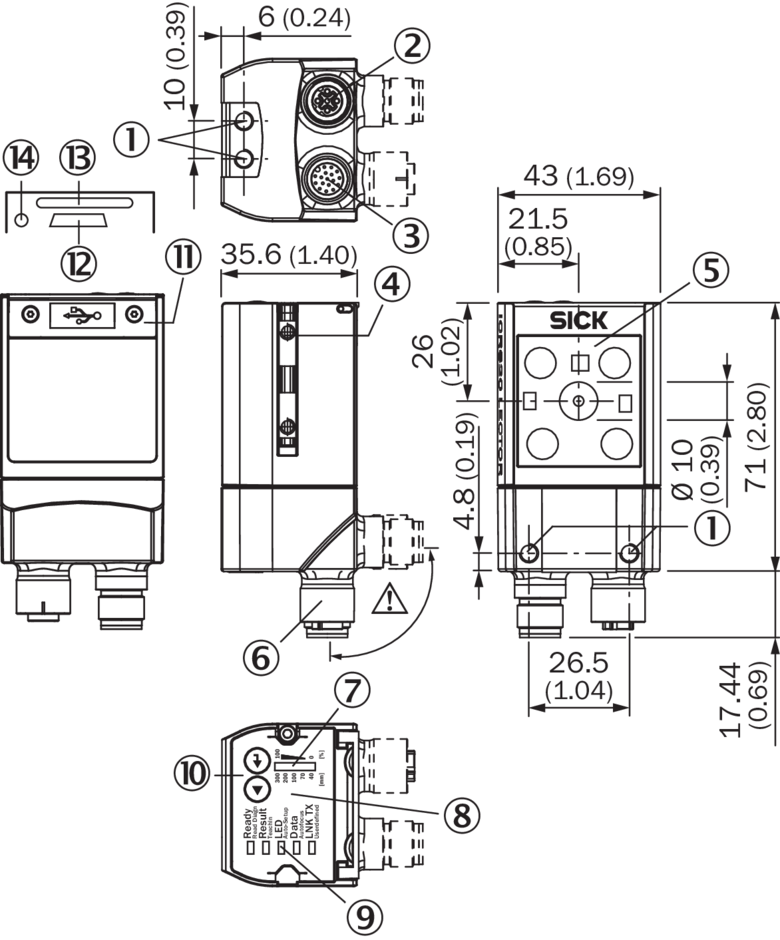

Bản vẽ kích thước (tính bằng mm (inch))

① Các lỗ khai thác mù M5, sâu 5 mm (4 x), để gắn cảm biến
② Kết nối “Ethernet”, đầu nối cái M12 4 chân, mã D
③ Kết nối “Nguồn / Dữ liệu nối tiếp / CAN / I / O”, đầu nối đực M12 17 chân, được mã hóa A
④ Đai ốc trượt M5, sâu 5,5 mm (2 x), để lắp (thay thế)
⑤ Cửa sổ đọc với đèn LED chiếu sáng bên trong (4 x)
⑥ Bộ kết nối xoay
⑦ Thanh biểu đồ
⑧ Tiếng bíp (dưới vỏ bọc hộp chứa)
⑨ Đèn LED để hiển thị trạng thái (2 mức), 5 x
⑩ Nút chức năng (2 x)
⑪ Vỏ bọc (nắp)
⑫ Giao diện kết nối “USB” (đầu nối cái, 5 chân, loại Micro-B) để sử dụng tạm thời (dịch vụ)
⑬ Khe cắm thẻ nhớ microSD
⑭ Đèn LED cho thẻ nhớ microSD

Camera thị giác máy 2D đọc mã dựa trên hình ảnh cho hệ thống Lector62x mã V2D621D-2MSFBB5

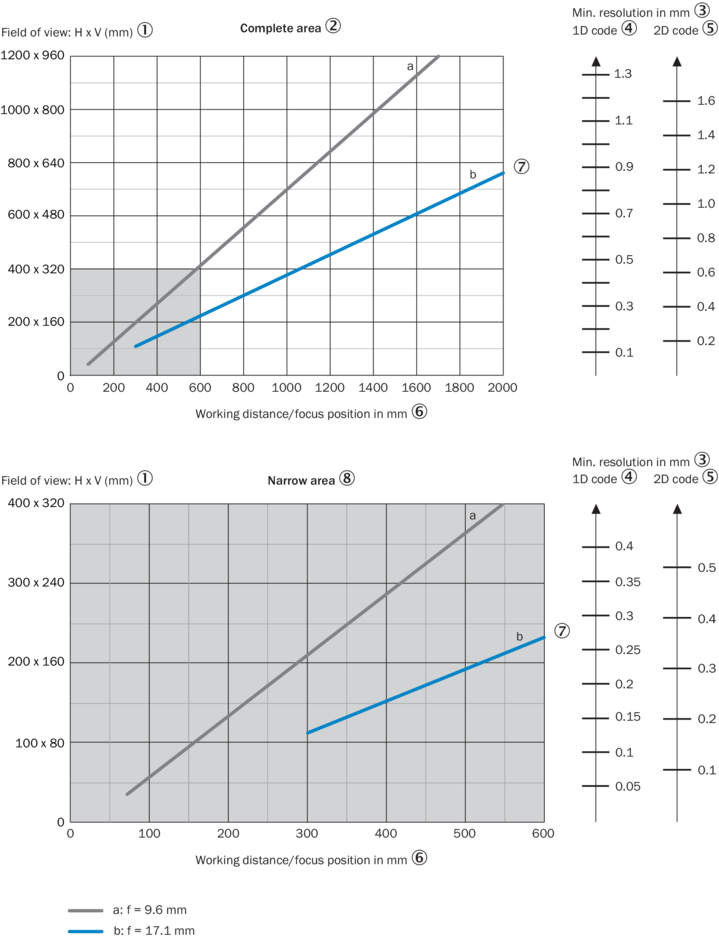

Góc nhìn

① Trường nhìn: Ngang x dọc tính bằng mm
② Khu vực hoàn chỉnh
③ Độ phân giải tối thiểu tính bằng mm
④ Mã 1D
⑤ Mã 2D
⑥ Khoảng cách làm việc / Vị trí lấy nét tính bằng mm
⑦ Độ dài tiêu cự của ống kính, ví dụ ở đây là f = 17,1 mm
⑧ Phạm vi gần

Dữ liệu hải quan

Trọng lượng đơn vị	0,300 Kilograms
Khối lượng đơn vị tịnh	0,3 Kilograms
Khối lượng đơn vị	2899,62 Centimet khối (cm³)
Các phép đo	18.000 * 8.900 * 18.100
Nơi sản xuất	Đức
